ESPAÑOL
Para utilizar una barra de 12
pulgadas sola, usted primero debe
quitar el vástago de la barra de 6
pulgadas e instalarlo en uno de los
extremos de la barra de 12 pulgadas.
AVISO
FRANÇAISE
Si vous souhaitez utiliser uniquement
une tige de 12 pouces, retirez au
préalable le montant de la tige de 6
pouces et installez-le sur l’une des
extrémités de la tige de 12 pouces.
AVIS
Enrosque o sujete con cinta
los extremos de los cables
para unirlos, para que sea
más fácil pasarlos través de
los tubos de soporte. También
puede retirar el vástago
roscado para facilitar el acceso
del cable.
Consejo de Hunter Pro:
Torsadez ou enveloppez de
ruban adhésif les extrémités
des ls pour faciliter leur
enlage dans les tiges de
suspension. Il est possible de
retirer le montant leté pour
faciliter l’accès aux ls
Conseil Pro Hunter:
SUGERENCIAS DE LIMPIEZA
¡Trate con cuidado la lámpara! La limpieza periódica reducirá
la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un
trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.
FINALIZACIÓN DE LA INSTALACIÓN
CONEXIÓN DE LOS CABLES
ENSAMBLAJE DE LA LÁMPARA
PREPARACIÓN PARA LA INSTALACIÓN
Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor automático
(breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje viejo. Saque el
conjunto de soporte de montaje nuevo de la bolsa. Se debe conectar un extremo del vástago roscado (H) al soporte
de montaje (A) con una tuerca hexagonal (G) en su sitio. El otro extremo debe conectarse al anillo (E) de la campana.
Desatornille el perno con anillo de la campana (F) fuera del anillo (E) de la campana. Dependiendo del lugar de la caja
de conexiones, es posible que deba ajustarse la posición del vástago roscado (H) para permitir que la campana quede
a ras con el techo. Determine esto levantando el soporte de montaje (A) hasta la caja de conexiones y colocando la
campana (D) sobre el anillo (E) de la campana para que esté al ras del techo. Ajuste la posición del vástago roscado (H) en
el soporte de montaje (A) de modo que la campana (D) cubra, por lo menos, la mitad de la rosca externa en el anillo (E)
de la campana al tiempo que está conectada de manera segura al vástago roscado (H). El vástago roscado (H) se puede
ajustar aojando la tuerca hexagonal (G) para permitir el movimiento del vástago roscado (H) en el soporte de montaje
(A). Una vez que se determine la posición ideal del vástago roscado (H), apriete las tuercas hexagonales (G) en el vástago
roscado (H) justo debajo del soporte de montaje (A) para jar el vástago roscado en su lugar.
Hay 4 barras de 12 pulgadas (I) y 1 barra de 6 pulgadas (J) incluidas para cada lámpara. Determine la cantidad correcta
de barras necesarias para obtener la altura de colgado apropiada. Para alargar la lámpara, agregue barras adicionales.
Para acortar la lámpara, corte los alambres hasta la longitud deseada. Deje al menos 8 a 10 pulgadas (20 a 25 cm) de
alambre adicionales a la longitud deseada y deslice cualquier barra sobrante fuera de los alambres de la lámpara para
desecharla. Tenga en cuenta que usted debe utilizar al menos una barra para colgar la lámpara. Pase los alambres
a través de las barras y jale los alambres hasta que queden tensos antes de conectar las barras. Ajuste el extremo
inferior del vástago roscado (M) a la longitud correcta con una tuerca y ajústela en el conector (O), cierre la cubierta (L)
y apriétela con el anillo. Luego atornille el tubo de soporte en el vástago roscado (K) del anillo. Jale los alambres de la
lámpara a través del perno con anillo (F) de la campana, el anillo (E) de la campana y la parte superior de la campana
(D). Atornille el vástago roscado de la barra superior al anillo (E) de la campana y luego je el anillo (E) de la campana
al vástago roscado (H). Solicite a un ayudante que soporte el peso de la lámpara y je el soporte de montaje (A) a la
caja de conexiones ajustando bien los tornillos de montaje (B).

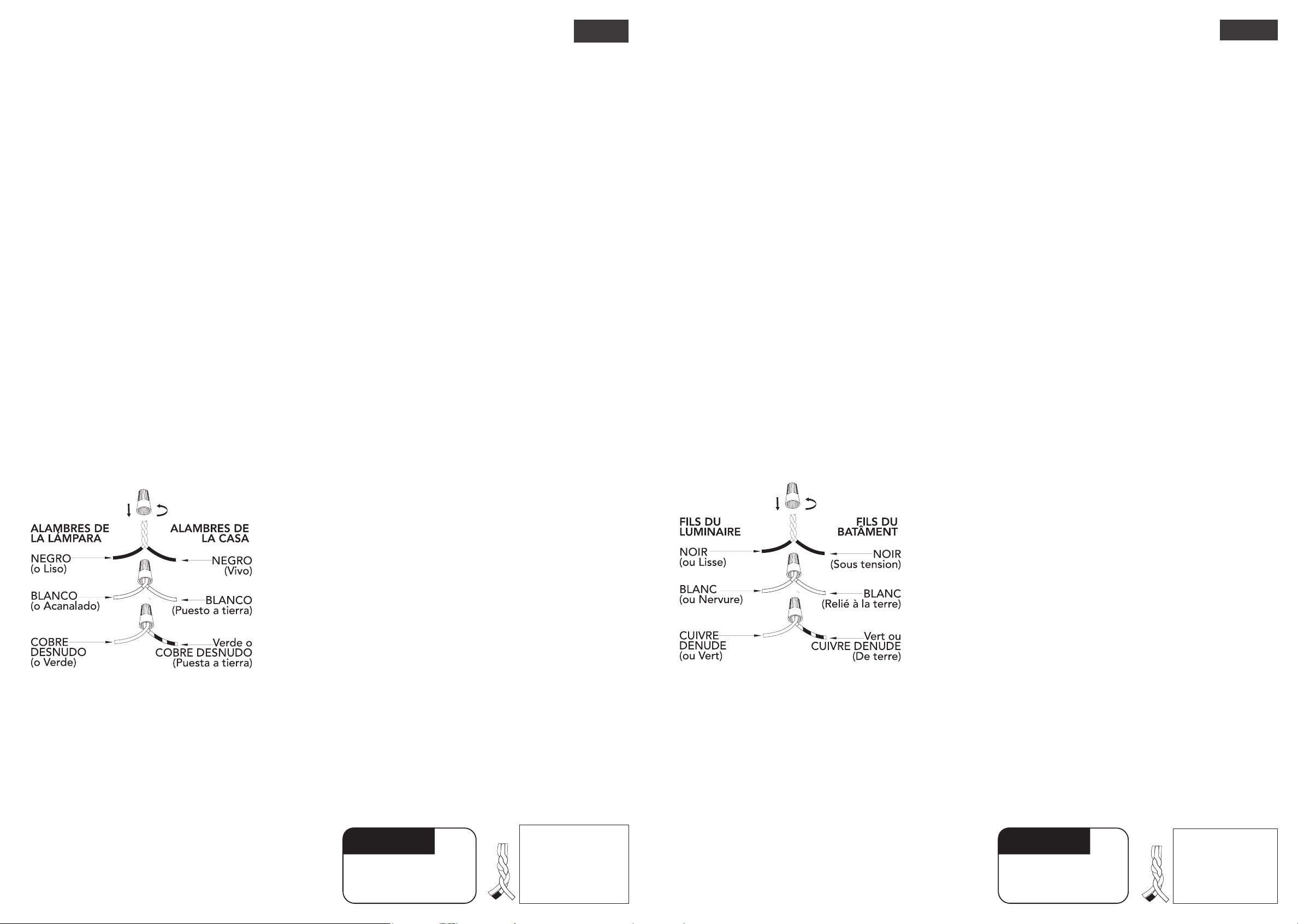

Conecte los alambres de la lámpara con los alambres de suministro
de energía procedentes de la caja de conexiones. Conecte negro con
negro (vivo); blanco con blanco (conectado a tierra); conexión a tierra
con conexión a tierra (verde o cobre). Enrolle (retuerza) los extremos
de los pares de alambres para unirlos. Luego gírelos dentro de un
conector de alambres. Asegúrese de que todos los giros se realicen en
la misma dirección. Enrolle el cable de acero de la lámpara alrededor
del tornillo de puesta a tierra (C) y ajústelo. Si no hay alambre de
conexión a tierra (verde o cobre) procedente de la caja de conexiones,
comuníquese con un electricista calicado.
Coloque la campana (D) al ras del techo y deslice el perno con anillo de la campana (F) por debajo de la campana.
Enrosque con rmeza el perno con anillo de la campana (F) en el anillo (E) de la campana para jar correctamente la
campana (D) en su lugar. Instale el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la
potencia recomendada. Ahora su instalación está nalizada. Encienda la energía y pruebe la lámpara.
CONSEILS DE NETTOYAGE
Manipulez le luminaire avec précaution ! Un nettoyage régulier
vous épargnera le besoin de faire souvent un nettoyage en
profondeur. Lors d’un nettoyage régulier, éteignez la lumière
et essuyez le luminaire avec un chiffon propre en coton ou
en microbre non pelucheux. Ne jamais vaporiser un produit
nettoyant directement sur le luminaire.
FIN DE L’INSTALLATION
RACCORDEMENT DES FILS
ASSEMBLAGE DU LUMINAIRE
PRÉPARATION AVANT L’INSTALLATION
Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, y compris l’ancien support de montage. Extirpez de l’emballage le nouveau support de
montage. Une extrémité du montant leté (H) doit être xée au support de montage (A) à l’aide d’un écrou hexagonal
(G). L’autre extrémité doit être connectée à la boucle (E) du pavillon. Dévissez l’anneau (F) de la boucle (E) du pavillon.
Selon l’emplacement de votre boîte de jonction, il faudra peut-être ajuster la position du montant leté (H) pour que
le pavillon soit au ras du plafond. Pour ce faire, soulevez le support de montage (A) jusqu’à la boîte de jonction et
placez le pavillon (D) sur la boucle (E) de manière à ce qu’il soit au ras du plafond. Ajustez la position du montant leté
(H) sur le support de montage (A) de sorte que le pavillon (D) recouvre au moins la moitié du letage extérieur de la
boucle (E), tout en étant solidement relié au montant leté (H). Pour ajuster le montant leté (H), desserrez l’écrou
hexagonal (G) : ceci permet le déplacement du montant leté (H) sur le support de montage (A). Une fois que vous
avez déterminé la position idéale pour le montant leté (H), serrez l’écrou hexagonal (G) sur le montant leté (H) juste
en dessous du support de montage (A) pour xer le montant leté en place.
Chaque luminaire inclut 4 tiges de 30 cm/12 po (I) et 1 tige de 15 cm/6 po (J). Déterminez le nombre de tiges
nécessaires selon la hauteur de suspension souhaitée. Pour allonger le luminaire, ajoutez des tiges supplémentaires.
Pour raccourcir le luminaire, coupez les ls à la longueur désirée. Laissez au moins 20 à 25 cm (8 à 10 po) de l au-
delà de la longueur souhaitée, et faites glisser les tiges en excès hors du câblage du luminaire pour les jeter. Notez
bien qu’il faut au moins une tige pour suspendre le luminaire. Passez les ls à travers les tiges et tirez les ls jusqu’à
ce qu’ils soient tendus avant de les relier entre eux. Ajustez l’extrémité inférieure du montant leté (M) à la bonne
longueur avec un écrou, puis vissez-le dans le connecteur (O), placez le socle (L) et serrez le tout avec la bague. Vissez
la tige de suspension au montant leté (K). Tirez les ls du luminaire à travers l’anneau (F), la boucle (E) et le haut du
pavillon (D). Vissez le montant leté de la tige supérieure sur la boucle (E), puis xez la boucle (E) au montant leté (H).
Demandez à une personne de soutenir le poids du luminaire tandis que vous xez le support de montage (A) à la boîte
de jonction en serrant fermement les vis de montage (B).
Fixez les ls du luminaire aux ls d’alimentation électrique de la boîte
de jonction. Connectez le l noir au l noir (sous tension) ; le l blanc
au l blanc (connecté à la terre) ; le l de terre au l de terre (vert ou
cuivre). Torsadez l’extrémité des paires pour les connecter ensemble.
Placez ensuite ces ls torsadés sous un capuchon de connexion.
Veillez à ce que la torsion soit toujours dans la même direction.
Enroulez le l de terre de l’appareil autour de la vis de mise à la terre
(C) et serrez. S’il n’y a pas de l de terre (vert ou cuivre) dans la boîte
de jonction, adressez-vous à un électricien qualié.
Placez le pavillon (D) au ras du plafond et faites glisser l’anneau (F) pour le monter jusque sous le pavillon. Vissez
fermement l’anneau (F) sur la boucle (E) pour bien xer le pavillon (D) en place. Installez une ampoule (non incluse)
conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée. Votre installation est
désormais terminée. Allumez l’appareil et testez le luminaire.
