Manual

LED-IQ Technology 6V

IQ Cyo plus

IQ Cyo N plus

IQ Cyo senso plus

Naben-Dynamo

(N plus | senso plus)

Seitenläufer-Dynamo

(plus)

Hub dynamo (N plus | senso plus) Tyre roller dynamo (plus)

Montage

Scheinwerfer am Fahrrad mit dem montierten Edelstahlhalter oder einem anderen

Halter sicher befestigen und so einstellen, dass der Gegenverkehr nicht geblendet wird.

Lichtkegel in etwa 10 Meter Entfernung auf die Straße ausrichten. Schrauben so fest

anziehen, dass sich der Scheinwerfer nicht von selbst verstellen kann.

Achtung: Bei dem Modell ohne integrierten Rückstrahler (Typ 175Q) ist ein zusätzlicher

Front-Rückstrahler am Fahrrad in Deutschland vorgeschrieben.

plus (Standlichtfunktion)

Die Standlichtfunktion ist immer betriebsbereit, komplett wartungsfrei und funktioniert

ohne Batterien oder Akkus. Das Standlicht kann abgeschaltet werden, indem der Dreh-

schalter auf „0“ gestellt wird.

Funktionsweise: Während der Fahrt wird ein geringer Teil der Energie, die der Dynamo

liefert, in einem Kondensator gespeichert. Nach ca. 3 Minuten Fahrt ist der Konden-

sator voll geladen. Im Stand versorgt diese gespeicherte Energie die LED im Schein-

werfer mit dem Ergebnis, dass der Cyo weiter leuchtet. Das Standlicht kann abgeschal-

tet werden, indem der Drehschalter auf „0“ gestellt wird. Die Restkapazität bleibt im

Kondensator für mehrere Tage erhalten, so dass in der Schalterstellung „S“ bzw. „1“

der Scheinwerfer als Lichtquelle, z.B. im dunklen Keller, genutzt werden kann.

senso (Einschalt-Automatik)

Die Fahrradbeleuchtung schaltet sich automatisch ein, wenn ein Nabendynamo

ständig mitläuft.

Schalter auf „S“ Bei Dämmerung und Dunkelheit schalten sich Scheinwerfer und

(Automatik) Rücklicht automatisch ein. Der Hell-Dunkel-Sensor besitzt eine

Abschaltverzögerung von ca. 8 Sekunden. Hiermit ist eine zu-

sätzliche Sicherheit gegeben, da z.B. die Scheinwerfer vorbei-

fahrender Autos den Sensor nicht beeinflussen und das Licht

ausschalten können.

Schalter auf „0“ Lichtanlage leuchtet nicht. Standlicht im Scheinwerfer ist aus-

geschaltet.

Schalter auf „1“ Scheinwerfer leuchtet permanent während der Fahrt, auch am

Tage, z.B. bei Nebel.

Anschluss an einen Akku

Sollten Sie den Scheinwerfer (unter Ausschluss jeglicher Gewährleistungsansprüche)

an einen Akku anschließen, beachten Sie bitte, dass Sie den Anschluss „verpolt“ vor-

nehmen müssen, d. h. „Plus“ an den Masseeingang und „Minus“ an den Stromein-

gang. Die maximale Helligkeit erhalten Sie bei einer Gleichstromspannung zwischen

7,2 und 7,5 Volt (7,5 Volt darf nicht überschritten werden!).

Wir wünschen Ihnen viel Freude mit Ihrem „LUMOTEC IQ Cyo“ und eine allzeit

sichere Fahrt!

Anschluss an Seitenläufer-Dynamo

Gilt nur für Modell IQ Cyo „plus“. Das im Scheinwerfer montierte Kabel (mit

Steckern) mit Dynamo verbinden. Dazu entweder das vom Dynamo kommende

Kabel an die Stecker des montierten Kabels anschließen, oder - falls kein Kabel am

Dynamo vorhanden ist - mit einem der beiden beiliegenden Kabel die Verbindung

herstellen. (Das zweite der beiliegenden Doppelkabel für Rücklichtanschluss an

Dynamo - falls Bedarf.)

Anschluss an Naben-Dynamo

Gilt für Modelle IQ Cyo „N plus“ und „senso plus“. Zwei im Scheinwerfer montier-

te Doppelkabel unterschiedlicher Länge: das lange Kabel mit dem Naben-Dynamo

verbinden (bei Bedarf kürzen)/ das kurze Kabel (mit Steckern) mit beiliegendem

Kabel oder mit am Rad vorhandenem Kabel mit dem Rücklicht verbinden.

Achtung! Immer auf richtige Polung achten. Schwarze Ader:  (Strom) /schwarz-

weiße Ader:  (Masse). Achtung! Kabel am Scheinwerfer dürfen nie komplett

abgeschnitten werden.

Connection to tyre roller dynamo

Only for IQ Cyo "plus". Connect the cable (with integral plugs) incorporated in the

headlamp with the dynamo either by affixing the cable coming from the dynamo to

the plugs of the preassembled cable or, if a cable is not attached to the dynamo, by

connecting the components by means of one of the enclosed cables. (The other

duplex cable enclosed can be used to connect the rear light to the dynamo, if

required.)

Connection to hub dynamo

Only for IQ Cyo "N plus" and "senso plus". Two duplex cables of different length

are incorporated in the headlamp: connect the long cable with the hub dynamo

(cut as required)/connect the short cable (with integral plugs) with the enclosed

cable or with the cable attached to the bicycle to the rear light. Caution! Always

make sure to observe correct polarity. Black lead:  (current) /black-white lead:

 (earth). Caution! Cables on the headlamp must never be cut off completely.

Busch & Müller KG • 58540 Meinerzhagen, Germany • Tel. +49 (0) 23 54-9 15-6 • in[email protected] • www.bumm.de

Unser Tipp

Rücklichter mit Standlicht: TOPLIGHT Flat plus, D-TOPLIGHT plus,

D-TOPLIGHT XS plus und SECULITE plus. Fragen Sie Ihren Fachhändler.

Technische Änderungen vorbehalten. Stand: 10/2008. Nummer: 890029

Assembly

Make sure to securely fix the headlamp to the bicycle using the already attached

stainless steel bracket or another bracket and adjust it in a way to prevent any blinding

effect on the oncoming traffic. Align the beam on the road at approximately 10 m

distance. Tighten the bolts so as to avoid unintended misalignment of the headlamp.

Caution: For the version not including an integral reflector (Type 175Q), road traffic

regulations in Germany require an additional front reflector on the bicycle.

plus (standlight function)

The standlight function is always ready for operation. It is completely maintenance

free and works without batteries or rechargeable batteries. The standlight function can

be turned off by switching to the "0" position.

This is how it works: A minor amount of the energy generated by the dynamo is stored

in a condenser while riding. The condenser is already fully charged after riding for

about 3 minutes. While standing, the energy stored is supplied to the LED in the head-

lamp ensuring that the Cyo keeps on shining. The standlight function can be turned off

by switching to the "0" position. The remaining capacity is stored in the condenser for

several days so that the headlamp can be used as a light source, e.g. in a dark cellar,

when set to the "S" or "1" position.

senso (automatic startup function)

Lights are automatically switched on with a hub dynamo in operation.

Switch in "S" position The headlamp and rear light are automatically switched on

(automatic setting) in twilight and darkness. The light-dark sensor incorporates

a turn-off delay of approximately 8 seconds thereby providing

added safety because the headlights of traffic driving past,

for example, cannot interfere with the sensor and turn off

the light.

Switch in "0" position The lighting system is inactive. The standlight function

in the headlamp is turned off.

Switch in "1" position The headlamp shines permanently while riding, also

in daylight, e.g. in case of fog.

Connection to rechargeable battery

If you connect the headlamp to a rechargeable battery (entirely at your own risk)

make sure to observe correct polarity, i.e. "plus" to the earth inlet and "minus" to

the current inlet. Maximum brightness is obtained at a voltage range between 7.2 and

7.5 V (7.5 V must not be exceeded).

Have fun and enjoy safe cycling with your "LUMOTEC IQ Cyo".

Our tip

Rear lights with standlight function: TOPLIGHT Flat plus, D-TOPLIGHT plus,

D-TOPLIGHT XS plus and SECULITE plus. Contact your local specialized dealer.

Technical modifications reserved. Revised: 10/2008. Number: 890029

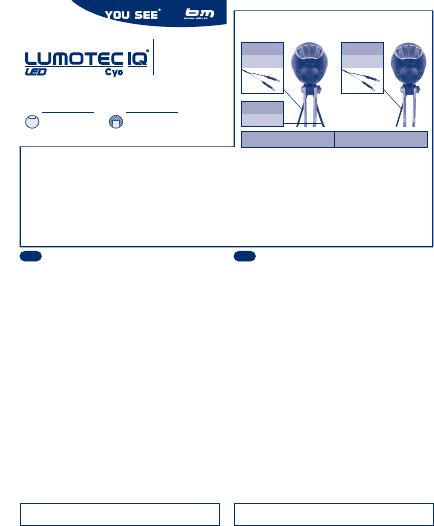

ohne Rückstrahler

without reflector

mit Rückstrahler

with reflector

Made in Germany

Typ 175 Q

Type 175Q

Typ 175QR

Type 175QR

zum Rücklicht

to rear light

zum Dynamo

to dynamo

zum Dynamo

to dynamo

schwarz | black =

 Strom | current

schwarz-weiß | black-white =



Masse | earth
