Guide d’utilisation
Instructions d’installation
Appareil d’éclairage pour utilisation intérieure
GARANTIE LIMITÉE DE CINQ ANS
Cet appareil d’éclairage Westinghouse est assorti d’une garantie de 5 ans contre les défauts de
matériaux et de fabrication, qui entre en vigueur à partir de la date d’achat. La présente garantie se
substitue à toute autre garantie expresse ou tacite.
Cette garantie ne porte ni sur les dommages survenant suite à une catastrophe naturelle (telle que la
foudre), ni sur la corrosion ou la décoloration des pièces; la garantie ne porte pas sur les dommages
survenant suite à une utilisation anormale, une installation impropre, une surtension de courant
électrique ou des actes d’un tiers.
Cette garantie ne porte pas sur les frais de démontage et de réinstallation du ventilateur.
Si ce produit ne fonctionne pas, pour une raison quelconque couverte par cette garantie, contactez-
nous gratuitement au numéro suivant : 1-888-417-6222.
MISE EN GARDE:
L’ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.
Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez
pas l’installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de
commencer l’installation. Un câblage approprié est essentiel au bon fonctionnement de cet
appareil d’éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur
ou un plafond, n’endommagez pas les câbles électriques, les canalisations de gaz ou d’eau. Si
l’un des composants de raccordement ou de l’appareil d’éclairage est endommagé, n’installez
pas cet appareil d’éclairage. Retournez-le à l’endroit où vous l’avez acheté.
Convient uniquement aux appareils comportant un avertissement indiquant que l’appareil
d’éclairage est doté d’un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se
trouvent sur l’étiquette U.L. et sur l’emballage de l’appareil d’éclairage.)
NOTA: Pour appareil d’éclairage avec sortie terre. Cet appareil d’éclairage utilise un réceptacle
muni d’un fil de terre et ne doit pas être branché à un bloc d’alimentation à deux fils non mis à
la terre.
LES INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE POUR UTILISATION INTÉRIEURE
Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d’éclairage a été
conçu pour durer de nombreuses années. Si vous avez des questions ou des commentaires à
nous communiquer, veuillez visiter www.westinghouselighting.com/contact-us.
NOTA : Déballez soigneusement l’appareil d’éclairage et les pièces. Assurez-vous que toutes les pièces
y sont avant de mettre l’emballage au rebut (voir fig. 1).
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A. www.westinghouselighting.com
, WESTINGHOUSE, and INNOVATION YOU CAN BE SURE OF are trademarks of Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting. All rights reserved. Made in China
MISE EN GARDE
Coupez le courant au site de montage avant de commencer l’installation.
Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l’appareil
d’éclairage soit installé de façon sécuritaire.
NETTOYAGE ET ENTRETIEN
Pour nettoyer, essuyez l’appareil avec un linge doux. Nettoyez le verre à l’aide d’un savon doux. Les nettoyants
chimiques risquent de décolorer le fini de l’appareil d’éclairage. N’utilisez pas de tampons ou de poudre à
récurer, de laine d’acier ou de papier abrasif pour nettoyer cet appareil d’éclairage.
NOTICE POUR LES LUMINAIRES QUI SONT EN LAITON MASSIF.
Votre luminaire en laiton massif, fabriqué à la main, a été enduit et cuit avec un laque acrylique permanente
qui lui donne une protection maximum contre les intempéries. Cependant avec le temps, la brillance du laiton
va ternir et laisser place a une authentique finition laiton antique. Pour garder votre luminaire en laiton massif
comme neuf pour les années à venir, il faut appliquer régulièrement sur toutes les surfaces métalliques une cire
pour voiture non abrasive et de bonne qualité, cela lui donnera une protection supplémentaire.
COMMANDE DE PIÈCES
Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement.
Les pièces disponibles peuvent être commandées à l’endroit où vous avez acheté votre appareil d’éclairage. Si vous
commandez des pièces, utilisez les termes figurant sur les diagrammes.
FIGURE 2.
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Lisse
FILS DE
LA MAISON:
Noir
(Chargé)
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Nervuré
FILS DE
L'APPAREIL
D'ÉCLAIRAGE:
Cuivre Pelées
(Mise à la terre)
FILS DE
LA MAISON:
Blanc
(Neutre)
FILS DE
LA MAISON:
Cuivre Pelées
(Mise à la
terre)
FIGURE 3.
INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE
Mise en Garde: À utiliser à l’intérieur seulement.
1. Écartez les bras de l’appareil d’éclairage (T). (s’il y a lieu)
2. Filetez le manchon (K) au raccord (H).
3. Deslice la arandela plana (Q) y la arandela de caucho (P) sobre el niple (K). Soulevez la section en verre (T)
jusqu’au manchon (K) sortant par l’ouverture de la section en verre (T).
4. Soutenez avec précaution la section en verre (T) tout en sécurisant en place les 2 rondelles en caoutchouc
(Q2), les 2 rondelles plates (I2), l’écrou hexagonal 2 (D2), le capuchon décoratif (R) et le faîteau (S) au
manchon (K).
5. Remettez l’interrupteur de la boîte de fusibles à « ON ».
INSTRUCTIONS POUR INSTALLATION SUSPENDUE ET RACCORDEMENT DES FILS
NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des
fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. Attachez la barre de fixation (A) à la boîte de sortie de courant (B) à l’aide des vis de la boîte de sortie de courant (C)
(le cas échéant) (voir fig. 1).
3. Vissez l’écrou hexagonal 1 (D1) au manchon fileté de fixation (E) d’environ 6 mm (1/4 de po) et insérez la rondelle
de blocage (F). Ensuite, vissez le manchon fileté de fixation (E) à la barre de fixation (A) et fixez en place à l’aide de
l’écrou hexagonal 1 (D1).
4. Filetez la boucle de l’appareil d’éclairage (G) sur le manchon (U) de l’appareil d’éclairage.
NOTA : Ne pa
s tordre ou entortiller les fils lorsque vous faites glisser la boucle de l’appareil d’éclairage (G) vers l
e bas.
5. Ouvrez un maillon à l’extrémité inférieure de la chaîne (J). Attachez à la boucle de l’appareil d’éclairage (G). Fermez
bien le maillon de la chaîne (J).
6. Vissez la bague du collier fileté (K) au collier fileté (L), et placez le chapeau (M) par dessus le collier fileté (L).
7. Maillez les fils à chaque deux maillons de la chaîne (J) d’abord et faites-les passer par le collier fileté (L), le chapeau
(M) et le manchon fileté de fixation (E) ensuite.
8. Ouvrez un maillon à l’extrémité supérieure de la chaîne (J). Attachez-le à la boucle se trouvant sur le collier fileté (L).
Fermez bien le maillon de la chaîne (J).
9. Identifiez la couleur des fils de votre appareil d’éclairage (voir fig. 3).
10. Connectez le fil lisse, avec repérage imprimé ou gravé, de l’appareil d’éclairage au fil noir de la boîte de sortie (B)
près du capuchon de connexion (N); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de
connexion (N) avec du ruban isolant.
11.
Connectez le fil nervuré de l’appareil d’éclairage au fil blanc de la boîte de sortie (B) près du capuchon de connexion
(N); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (N) avec du ruban isolant.
12. Vissez en partie la vis verte de mise à la terre (O) dans le trou latéral (P) se trouvant sur la barre de fixation (A) (voir
fig. 1).
13. Enveloppez le fil de mise à la terre de l’appareil d’éclairage autour de la tige verte de la vis de mise à la terre (O) tout
en laissant suffisamment de fil; puis connectez l’excès de fil de mise à la terre de l’appareil d’éclairage avec le fil de
mise à la terre de la boîte de sortie (B) près du capuchon de connexion (N) (le cas échéant); puis, pour une
connexion plus sécuritaire, enveloppez le capuchon de connexion (N) avec du ruban isolant.
14. Serrez la vis verte de mise à la terre (O). Ne serrez pas outre mesure.
15. Retirez la
bague du collier fileté (K) du collier fileté (L) et attachez le collier fileté (L) au manchon fileté de fixation (E).
16. Enfouissez les fils dans la boîte de sortie de courant (B).
17. Relevez le chapeau (M) au plafond et vissez la bague du collier fileté (K) au collier fileté (L).
INSTRUCTIONS D’ASSEMBLAGE DE L’APPAREIL D’ÉCLAIRAGE
Mise en Garde: À utiliser à l’intérieur seulement.
1. Écartez les bras de l’appareil d’éclairage (T). (s’il y a lieu)
2. Soulevez le chapeau (F) au plafond de façon à ce que les vis de fixation (A) saillissent par les trous du
chapeau (F) et fixez en place à l’aide des écrous capuchons (Q).
3. Filetez le manchon (K) au raccord (H).
4. Deslice la arandela plana (Q) y la arandela de caucho (P) sobre el niple (K). Soulevez la section en verre (T)
jusqu’au manchon (K) sortant par l’ouverture de la section en verre (T).
5. Soutenez avec précaution la section en verre (T) tout en sécurisant en place les 2 rondelles en caoutchouc
(Q2), les 2 rondelles plates (I2), l’écrou hexagonal 2 (D2), le capuchon décoratif (R) et le faîteau (S) au
manchon (K).
6. Remettez l’interrupteur de la boîte de fusibles à « ON ».
FIXATION SEMI-ENCASTRÉE ET INSTRUCTIONS DE CÂBLAGE
NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des
fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. Vissez les vis de fixation (A) dans la barre de fixation (B) d’environ 6 mm (1/4 de po) (voir fig. 1).
3. Attachez la barre de fixation (B) à la boîte de sortie de courant (C) à l’aide des vis de la boîte de sortie de
courant (D) (
s’il y a lieu
).
4. Enlevez la boucle du plafonnier (F).
5. Enlevez l’écrou-capuchon (Q) du plafonnier (F) pour une future utilisation.
6. Identifiez la couleur des fils de votre appareil d’éclairage (la figure 3).
7. Connectez le fil lisse, avec repérage imprimé ou gravé, de l’appareil d’éclairage au fil noir de la boîte de sortie (B)
près du capuchon de connexion (N); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de
connexion (N) avec du ruban isolant.
8.
Connectez le fil nervuré de l’appareil d’éclairage au fil blanc de la boîte de sortie (B) près du capuchon de connexion
(N); puis, pour une connexion plus sécuritaire, enveloppez le capuchon de connexion (N) avec du ruban isolant.
9. Vissez en partie la vis verte de mise à la terre (K) dans le trou latéral (L) se trouvant sur la barre de fixation (B)
(voir fig. 1).
10. Enveloppez le fil de mise à la terre de l’appareil d’éclairage autour de la tige verte de la vis de mise à la terre (O) tout
en laissant suffisamment de fil; puis connectez l’excès de fil de mise à la terre de l’appareil d’éclairage avec le fil de
mise à la terre de la boîte de sortie (B) près du capuchon de connexion (N) (le cas échéant); puis, pour une
connexion plus sécuritaire, enveloppez le capuchon de connexion (N) avec du ruban isolant.
11. Serrez la vis verte de mise à la terre (K). Ne serrez pas outre mesure.
12. Enfouissez les fils dans la boîte de sortie de courant (C).
ECROUS
CAPUCHONS (Q)
CHAPEAU (F)
VIS DE LA BOITE DE
SORTIE DE COURANT (D)
*NON FOURNI
Il est possible que le dessin illustré ici ne
soit pas la reproduction exacte de l’appareil
d’éclairage contenu dans la boîte.
Les instructions d’installation demeurent
cependant valables.

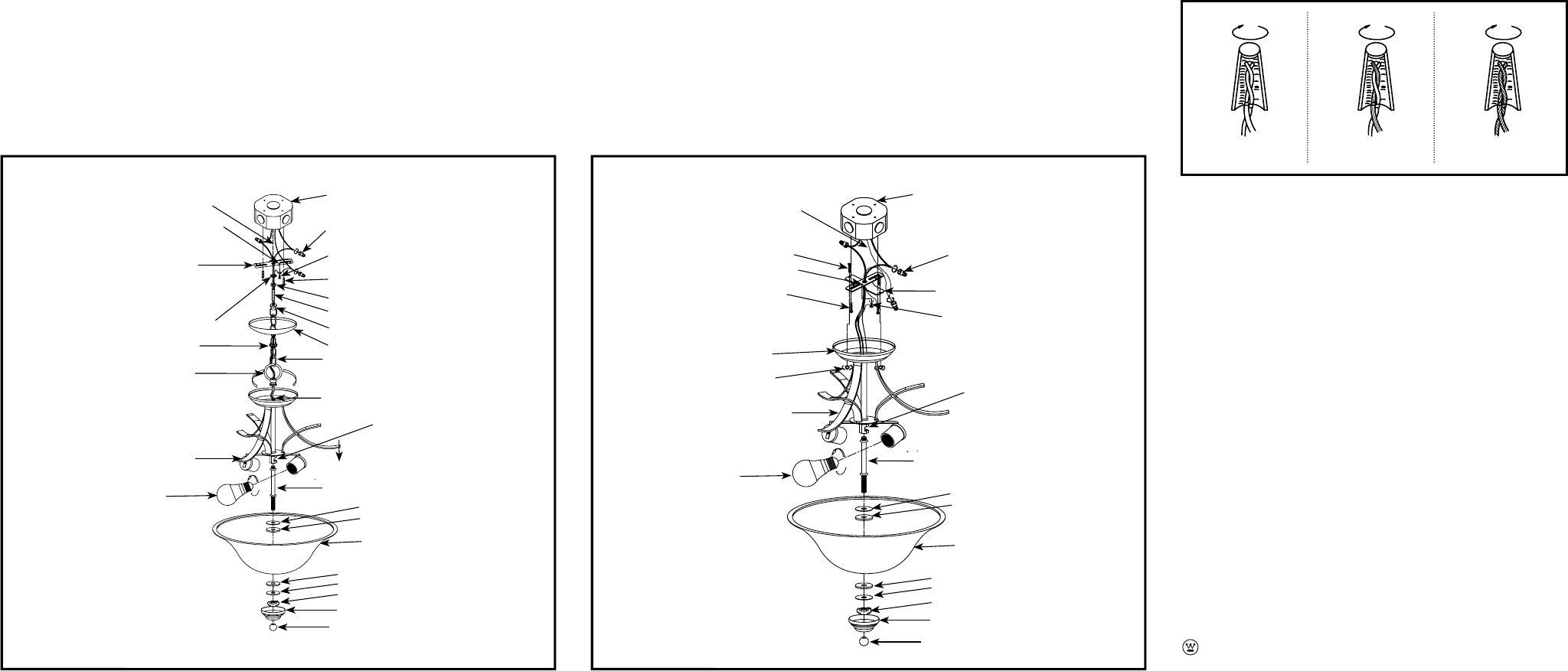

FIGURE 2.
FIL DE MISE
A LA TERRE
AMPOULE
CONNECTEURS
DE FIL (N)
TROU LATERAL (P)
VIS DE MISE
A LA TERRE
(VERTE) (O)
BARRE DE
FIXATION (B)
VIS DE
FIXATION (A)
*BOITE DE SORTIE
DE COURANT (C)
L’ECROU HEXAGONAL 2 (D2)
LA RONDELLE PLATE 2 (I2)
LA RONDELLE PLATE 1 (I1)
RONDELLE EN CAOTCHOUC 2 (Q2)
RONDELLE EN CAOTCHOUC 1 (Q1)
RACCORD (H)
BRAS L’APPAREIL
D’ECLAIRAGE (W)
ABAT-JOUR
EN VERRE (T)
CAPUCHON
DECORATIF (R)
ECROU
DECORATIF (S)
MANCHON FILETE (K)
Pour L’option de Montage Semi-encastré
FIGURE 1.
Pour L’option de Montage Suspendu
AMPOULE
L’ECROU HEXAGONAL 2 (D2)
LA RONDELLE PLATE 2 (I2)
LA RONDELLE PLATE 1 (I1)
RONDELLE EN CAOTCHOUC 2 (Q2)
RONDELLE EN CAOTCHOUC 1 (Q1)
RACCORD (H)
BRAS L’APPAREIL
D’ECLAIRAGE (W)
ABAT-JOUR
EN VERRE (T)
FIL DE MISE
A LA TERRE
TROU
LATERAL (P)
CAPUCHON
DECORATIF (R)
ECROU
DECORATIF (S)
CONNECTEURS
DE FIL (N)
VIS DE LA BOITE DE
SORTIE DE COURANT (C)
RONDELLE DE
BLOCAGE (F)
L’ECROU HEXAGONAL 1 (D1)
MANCHON FILET DE FIXATION (E)
COLLIER
FILETE (L)
CHAPEAU (M)
CHAINE (J)
MANCHON FILETE (U)
LA BAGUE
DU COLLIER
FILETE (K)
LA BOUCLE DE L’APPAREIL
D’ECLAIRAGE (G)
BARRE DE
FIXATION (A)
*BOITE DE SORTIE
DE COURANT (B)
VIS DE MISE A LA
TERRE (VERTE) (O)
MANCHON FILETE (K)
*NON FOURNI
Il est possible que le dessin illustré ici ne
soit pas la reproduction exacte de l’appareil
d’éclairage contenu dans la boîte.
Les instructions d’installation demeurent
cependant valables.
Download manual in English (PDF, 1.45 MB)
(Consider the environment and only print this manual if it is really necessary)
Loading…
Rating
Let us know what you think about the Westinghouse 6340300 Lamp by leaving a product rating. Want to share your experiences with this product or ask a question? Please leave a comment at the bottom of the page.More about this manual
We understand that it’s nice to have a paper manual for your Westinghouse 6340300 Lamp. You can always download the manual from our website and print it yourself. If you would like to have an original manual, we recommend you contact Westinghouse. They might be able to provide an original manual. Are you looking for the manual of your Westinghouse 6340300 Lamp in a different language? Choose your preferred language on our homepage and search for the model number to see if we have it available.
Specifications
| Brand | Westinghouse |
| Model | 6340300 |
| Category | Lamps |
| File type | |
| File size | 1.45 MB |
All manuals for Westinghouse Lamps
More manuals of Lamps
Frequently Asked Questions about Westinghouse 6340300 Lamp
Our support team searches for useful product information and answers to frequently asked questions. If you find an inaccuracy in our frequently asked questions, please let us know by using our contact form.
Is all LED lighting dimmable? Verified
No, not all LED lights are dimmable. This is indicated on the packaging or the light itself.
This was helpful (589) Read moreI put a new light in my lamp but it won't turn on, why is that? Verified
Some lamps are made for light sources of a specific wattage. When a light source is inserted that requires a higher wattage than the lamp can provide, the light may not turn on. If the lamp delivers a much higher wattage than what the light source is made for, the light source can burn out.
This was helpful (446) Read moreWhy is the colour of light important? Verified
There generally are two kinds of light, warm light and cold light. Cold light keeps you sharp and awake. Warm light has a relaxing effect. The warmth of the light is measured in Kelvin and is indicated on the packaging of the lamp itself.
This was helpful (343) Read moreWhat is lumen? Verified
Lumen is a measuring unit for the total amount of visible light emitted by a source.
This was helpful (269) Read moreWhat screw bases exist? Verified
Worldwide there many types of sockets, but most used are those based on the Edison screw, indicated with the letter E. In most countries screw bases E27 and E14 are standard. In the United States E26, E17, E12 and E10 are standard.
This was helpful (210) Read moreWhat do watts say about my lamp? Verified
Watt is a measuring unit for electricity consumption. Lamps that produce more light, generally use more Watt, but for comparing light output you should always use lumen.
This was helpful (176) Read moreWhat is LED? Verified
LED stands for Light-Emitting Diode. By running power through a semiconductor in the right direction, light is emitted.
This was helpful (165) Read more
Join the conversation about this product
Here you can share what you think about the Westinghouse 6340300 Lamp. If you have a question, first carefully read the manual. Requesting a manual can be done by using our contact form.
