1) Placez le luminaire sur une surface plate sur un matériau qui

n’endommagent pas la ﬁnition.

2) Faire pivoter le bras jusqu’à ce que tout aussi éloigné de

part.

3) Enlever la vis à une extrémité du support de verre.

4) Glissez le bord de la paroi vitrée dans la rainure sur

l’intérieur du verre support et serrer la vis.

5) Répétez pour les panneaux de verre restant.

6) Passer le ﬁl de la partie supérieure du luminaire par l’extrémité

de la tige. Visser l’extrémité de la tige sur le luminaire.

REMARQUE: Appliquer le frein ﬁlet sur tous les ﬁlets de la

tige indiqués par le symbole (3) pour empêcher la rotation

accidentelle du luminaire pendant le nettoyage, remplacement

de lampe, etc.

7) Passez le ﬁl dans les tiges restantes et vissez les tiges

ensemble.

8) Visser le petit tube ﬁleté dans l’extrémité de la petite boucle.

9) Passez le ﬁl du luminaire dans la petite boucle. Attachez

la petite boucle à l’extrémité de la tige supérieure.

10) Visser le tube ﬁleté (qui se trouve avec les pièces détachées)

dans le collier-écrou, sur une longueur minimum de 6 mm (1/4 po).

Fixer avec un écrou hexagonal.

11) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube ﬁleté sur la

patte de ﬁxation, en le faisant dépasser et en dirigeant la

partie ﬁletée des vis vers la boîte de jonction. Visser un

troisième écrou hexagonal sur l’extrémité du tube ﬁleté

sortant de l’arrière de la sangle de montage. Visser un

troisième écrou hexagonal sur l’extrémité du tube ﬁleté

sortant de l’arrière de la sangle de montage.

12) Connecter la patte de ﬁxation à la boîte de jonction.

13) Dévisser la bague ﬁletée du collier-écrou. Passer le cache

sur le collier-écrou. Environ la moitié de ﬁletage extérieur de

celui-ci doit être apparent. Fixer le collier-écrou en faisant

pivoter l’assemblage vers le haut ou vers le bas. Enlever le

cache.

14) Une fois bien positionné, serrer les deux écrous hexagonaux,

supérieur et inférieur, contre le dessous et le dessus de la

sangle de montage.

15) Glisser le cache sur le collier-écrou et enﬁler sur la bague

ﬁletée. Attacher la chaine (avec l’assemblage connecté) au

bas du collier-écrou. Dévisser la bague ﬁletée et laisser

glisser le cache et la bague ﬁletée.

16) Entrelacer le ﬁl électrque et le ﬁl de mise á la terre et faire

passer le tout dans les anneaux de la chaîne en espaçant au

maximum de 3 po. Passer le ﬁl dans la bague ﬁletée, le

cache, le collier-écrou, le tube ﬁleté et la boîte de jonction.

Connector le ﬁl de terre du luminaire à la boîte de jonction ﬁl

de terre avec le connecteur du câble (Non fournie). Ne

jamais raccorder le ﬁl de terre au noir ou le ﬁl d’alimentation

blanc.

Date Issued: 06/24/16 IS-43096-CB

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

17) Connector le ﬁl de terre du luminaire à la boîte de jonction

ﬁl de terre avec le connecteur du câble (Non fournie). Ne

jamais raccorder le ﬁl de terre au noir ou le ﬁl

d’alimentation blanc.

Connecter les ﬁls (connecteurs non fournis). Se reporter

au tableau ci-dessous pour faire les connexions.

18) Placer le cache au plafond.

19) Fixer le cache en serrant la bague ﬁletée sur le collier-

écrou.

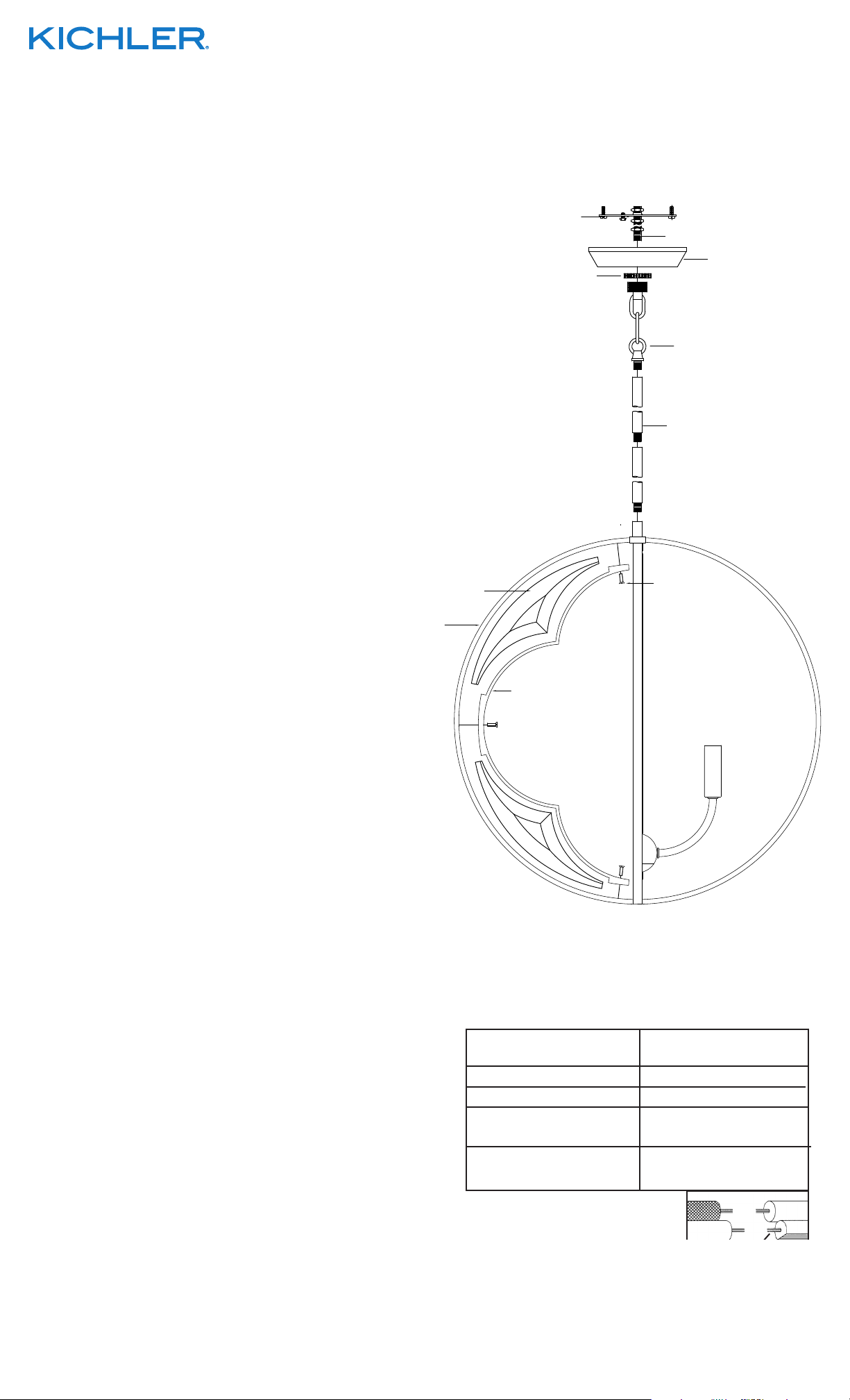

BRAS

SUPPORT DE VERRE

VIS

PANNEAU DE VERRE

PETITE BOUCLE

TIGE

BAGUE FILETÉE

COUVERCLE

TUBE FILTÉ

ÉTRIER DE MONTAGE

Connecter le fil noir ou

rouge de la boite

Connecter le fil blanc de la boîte

A Noir A Blanc

*Au cordon parallèle (rond et lisse)

*Au cordon parallele (à angles droits el strié)

Au bransparent, doré, marron, ou

noir sans fil distinctif

Au transparent, doré, marron, ou

noir avec un til distinctif

Fil isolé (sauf fil vert) avec

conducteur en cuivre

Fil isolé (sauf fil vert) avec

conducteur en argent

*Remarque: Avec emploi d’un fil paralléle

(SPT I et SPT II). Le fil neutre est á angles

droits ou strié et l’autre fil doit étre rond ou

lisse (Voir le schéma).

Fil Neutre

ATTENTION – RISQUE DE DÉCHARGES ÉLEC-

TRIQUES – Couper le courant au niveau du

panneau du disjoncteur du circuit principal

ou de la boîte à fusibles principale avant de

procéder à l’installation.

SEE OTHER SIDE FOR ENGLISH TRANSLATIONS.

VOIR L’AUTRE CÔTÉ DES TRADUCTIONS EN ANGLAIS.

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada
