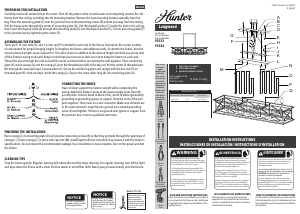

ESPAÑOL
Para utilizar una barra de 12
pulgadas sola, usted primero debe
quitar el vástago de la barra de 6
pulgadas e instalarlo en uno de los
extremos de la barra de 12 pulgadas.
FRANÇAISE
Si vous souhaitez utiliser uniquement
une tige de 12 pouces, retirez au
préalable le montant de la tige de 6
pouces et installez-le sur l’une des
extrémités de la tige de 12 pouces.
Perfore oricios guía de 9/64 en la
estructura de soporte para ayudar
a jar la lámpara.
Percez des avant-trous de 9/64
po dans la structure porteuse pour
permettre de xer le luminaire.
Enrosque o sujete con cinta
los extremos de los cables
para unirlos, para que sea
más fácil pasarlos través de
los tubos de soporte. También
puede retirar el vástago
roscado para facilitar el acceso
del cable.
Consejo de Hunter Pro:
Torsadez ou enveloppez de
ruban adhésif les extrémités
des ls pour faciliter leur
enlage dans les tiges de
suspension. Il est possible de
retirer le montant leté pour
faciliter l’accès aux ls
Conseil Pro Hunter:
SUGERENCIAS DE LIMPIEZA
¡Trate con cuidado la lámpara! La limpieza periódica reducirá la necesidad de una limpieza profunda. Para la limpieza
periódica, apague la lámpara y limpie la lámpara con un trapo limpio de microbra o de algodón sin pelusas. Nunca
rocíe limpiador directamente sobre la lámpara.
FINALIZACIÓN DE LA INSTALACIÓN
CONEXIÓN DE LOS CABLES
ENSAMBLAJE DE LA LÁMPARA
PREPARACIÓN PARA LA INSTALACIÓN
Saque cuidadosamente todo el contenido de la caja de cartón. Desconecte la energía mediante el interruptor
automático (breaker) y remueva completamente la lámpara vieja del techo, incluyendo el soporte de montaje
viejo. Saque el conjunto de soporte de montaje nuevo de la bolsa. Coloque la placa de montaje (D) sobre la caja de
conexiones de modo que los tornillos de montaje (B) sobresalgan del techo. Jale los alambres de la casa a través del
centro de la placa de montaje (D). Coloque el perno para panel de yeso (C) en el oricio del techo, luego inserte el
tornillo para panel de yeso (E) a través de la placa de montaje (D) en el perno para el panel de yeso (C). Asegure la placa
de montaje (D) a la caja de conexiones apretando los tornillos (F).
Se incluyen 4 barras de 12 pulgadas (30 cm) (O) y una barra de 6 pulgadas (15 cm) (P) para cada lado de la lámpara.
Determine la cantidad correcta de barras necesarias para obtener la altura de colgado apropiada. Para alargar la
lámpara, agregue barras adicionales. Para acortar la lámpara, corte los alambres hasta la longitud deseada. Deje al
menos 8 a 10 pulgadas (20 a 25 cm) de alambre adicionales a la longitud deseada y deslice cualquier barra sobrante
fuera de los alambres de la lámpara para desecharla. Tenga en cuenta que debe utilizar al menos una barra para colgar
la lámpara en cada lado. Pase los alambres a través de las barras y jale los alambres hasta que queden tensos antes
de conectar las barras. Coloque la placa de refuerzo (K) dentro de la campana (L) y la campana (L) sobre el vástago
roscado (N) de la barra superior. Coloque el centro del vástago roscado (N) a través del anillo de cable de acero (J) y las
arandelas (I). Asegure la placa de refuerzo y la campana con la tuerca hexagonal (H) en el vástago roscado (N). Oculte el
cable de acero dentro de la campana (L). Asegure el perno roscado con anillo (A) en la placa de montaje (D).

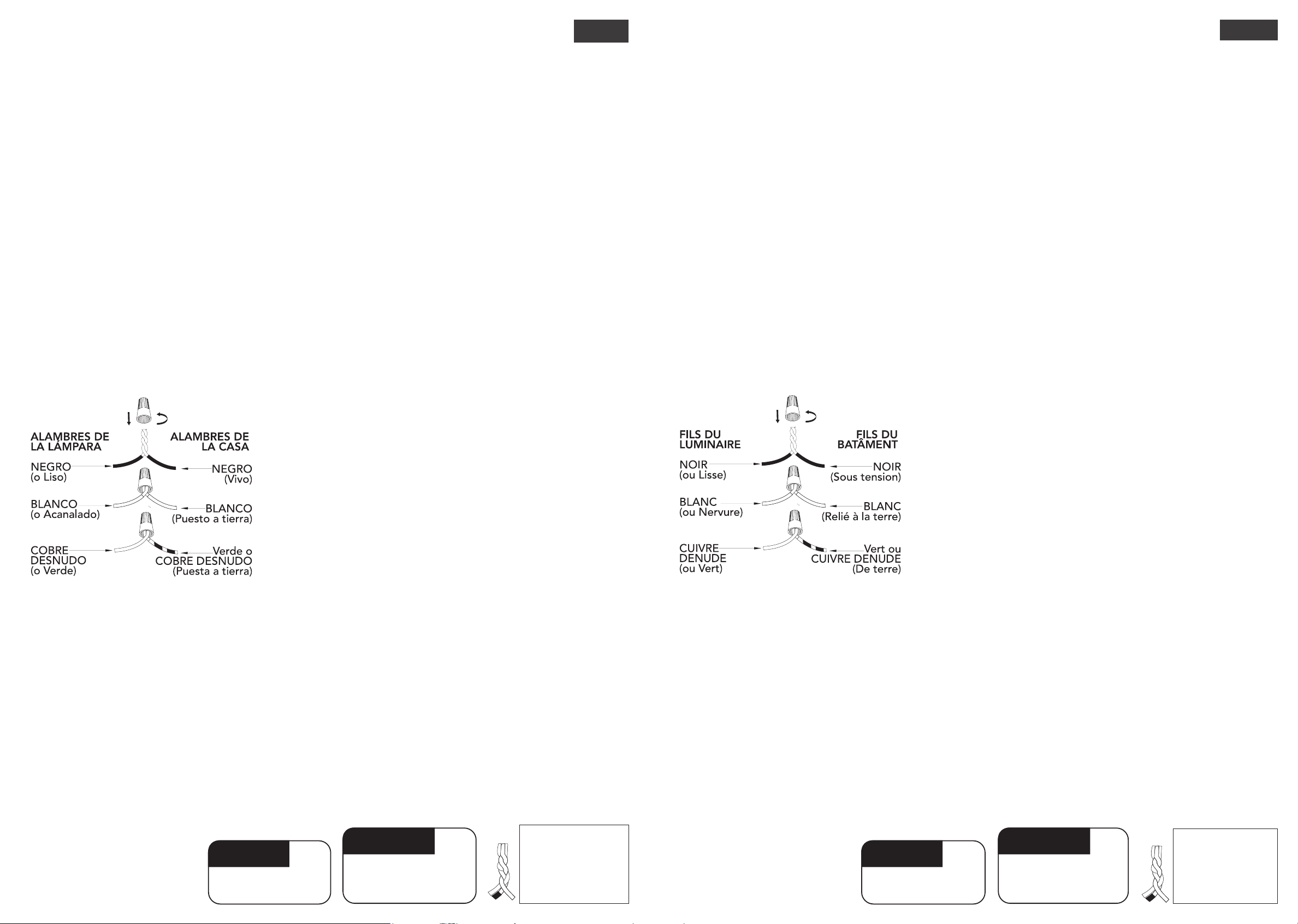

Solicite a un ayudante que soporte el peso de la lámpara mientras
se realiza la conexión de los alambres. Conecte los alambres de la
lámpara con los alambres de suministro de energía procedentes de la
caja de conexiones. Conecte negro con negro (vivo); blanco con blanco
(conectado a tierra); conexión a tierra con conexión a tierra (verde o
cobre). Enrolle (retuerza) los extremos de los pares de alambres para
unirlos. Luego, gírelos dentro de un conector de alambres. Asegúrese
de que todos los giros se realicen en la misma dirección. Enrolle el
alambre de puesta a tierra de la lámpara alrededor del tornillo de
puesta a tierra (G) y apriételo. Si no hay alambre de conexión a tierra
(verde o cobre) procedente de la caja de conexiones, comuníquese con
un electricista calicado.
Levante la campana (L) hacia la placa de montaje (D) y coloque los tornillos de montaje (B) de modo que sobresalgan a
través de las aberturas de la campana (L). Asegure la campana (L) en su sitio utilizando los tapones roscados (M). Instale
el foco (no incluido) de acuerdo con las especicaciones de la lámpara. No exceda la potencia (watts) recomendada.
Ahora su instalación está nalizada. Encienda la energía y pruebe la lámpara.
CONSEILS DE NETTOYAGE
Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un
nettoyage en profondeur. Lors d’un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon
propre en coton ou en microbre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le
luminaire.
FIN DE L’INSTALLATION
RACCORDEMENT DES FILS
ASSEMBLAGE DU LUMINAIRE
PRÉPARATION AVANT L’INSTALLATION
Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement
l’ancien luminaire du plafond, y compris l’ancien support de montage. Extirpez de l’emballage le nouveau support
de montage. Placez la plaque de montage (D) sur la boîte de jonction de sorte que les vis de montage (B) dépassent
du plafond. Tirez les ls à travers le centre de la plaque de montage (D). Placez la cheville pour cloison sèche (C) à
l’intérieur du trou du plafond, puis insérez la vis (E) à travers la plaque de montage (D) dans la cheville (C). Fixez la
plaque de montage (D) à la boîte de jonction en serrant les vis (F).
Il y a 4 tiges de 30 cm/12 po (O) et 1 tige de 15 cm/6 po (P) incluses pour chaque côté du luminaire. Déterminez le
nombre de tiges nécessaires selon la hauteur de suspension souhaitée. Pour allonger le luminaire, ajoutez des tiges
supplémentaires. Pour raccourcir le luminaire, coupez les ls à la longueur désirée. Laissez au moins 20 à 25 cm (8 à
10 po) de l au-delà de la longueur souhaitée, et faites glisser les tiges en excès hors du câblage du luminaire pour
les jeter. Notez bien qu’il faut au moins une tige pour suspendre le luminaire de chaque côté. Passez les ls à travers
les tiges et tirez les ls jusqu’à ce qu’ils soient tendus avant de les relier entre eux. Placez la plaque de renfort (K) à
l’intérieur du pavillon (L), puis posez le pavillon (L) sur le montant leté (N) de la tige supérieure. Passez le centre du
montant leté (N) à travers la boucle (J) et les rondelles (I). Fixez la plaque de renfort et le pavillon à l’aide de l’écrou
hexagonal (H) sur le montant leté (N). Masquez les ls à l’intérieur du pavillon (L). Fixez la boucle du collier à vis (A)
dans la plaque de montage (D).
Demandez à une personne de soutenir le poids du luminaire
lorsque vous procédez au câblage. Fixez les ls du luminaire aux ls
d’alimentation électrique de la boîte de jonction. Connectez le l noir
au l noir (sous tension) ; le l blanc au l blanc (connecté à la terre) ; le
l de terre au l de terre (vert ou cuivre). Torsadez l’extrémité des paires
pour les connecter ensemble. Placez ensuite ces ls torsadés sous un
capuchon de connexion. Veillez à ce que la torsion soit toujours dans la
même direction. Enroulez le l de terre du luminaire autour de la vis de
mise à la terre (G) et serrez. S’il n’y a pas de l de terre (vert ou cuivre)
dans la boîte de jonction, adressez-vous à un électricien qualié.
Soulevez le pavillon (L) jusqu’à la plaque de montage (D) et positionnez les vis de montage (B) de sorte qu’elles
dépassent du pavillon (L). Fixez le pavillon (L) en place avec les écrous borgnes (M). Installez une ampoule (non incluse)
conformément aux spécications du luminaire. Ne pas dépasser la puissance recommandée. Votre installation est
désormais terminée. Allumez l’appareil et testez le luminaire.
