Manual Audison LR 180 XR Car Amplifier

Need a manual for your Audison LR 180 XR Car Amplifier? Below you can view and download the PDF manual for free in English. This product currently has 0 frequently asked questions, 0 comments and has 0 votes. If this is not the manual you want, please contact us.

Is your product defective and the manual offers no solution? Go to a Repair Café for free repair services.

Manual

DEUTSCH

DIE EIGENSCHAFTEN:

DieseMono Endstufen in kompakter Abmessung sind Referenz Teile mit absoluten TOP

Eigenschaften für Musik-Puristen.

Aufbau: “FRONT END”, realisiert mit zwei Komplement-Stufen, polarisiert mit zwei

rauscharmen Stromquellen.

Die End-Stufenkonfiguration besteht aus inverter 3-fachen und reinem Komplementär

Symmetrien.

Der Leistungs-Verstärker wurde realisiert durch Transistoren, parallel mit einer Strom-Kapazität

von jeweils 15 Amper.

Das PWM Netzteil in MOSFET TECH. ist speziell für eine hole Stromaufnahme konzipiert.

Die XR Varianten, beinhalten eine aufwendige Subwoofer Frequenzweiche mit X-beliebige

Einstellvariationen, eine Sub-Anhebungmöglichkeit bei 45 Hz bis zu 6 dB und einen Phasenschalter

180°, selbstveständlich dabei zwei Hi-Pass Ausgänge (1 x Front, 1 x Rear).

Zu beachten: Im niederohmigen Betrieb ist darauf zu achten, das der Kühlkörper gut ventiliert

wird, und mindstens ein 20 mm Stromkabel eingesetzt wird.

Die Absicherung der Endstufe unter 4 Ohm soll mindestens 60 Amper betragen.

WICHTIGE HINWEISE:

· Netzteil Voltage: 12 Vcc negativ auf Masse.

· Der Einbauort soll trocken und Temperaturstabil sein (0° C - 55° C).

EINBAU:

Für die Montage der Endstufen sind 4 stk. Plastik Schutzkappen für die Schrauben vorgesehen. Zur

Musikalischen Perfektion empfehlen wir, audison cable anzuwenden: Power cable, Signal cable, LS

cable, chinch stecker sowie Sicherungsblöcke.

WARNUNG:

· Eingang: Falls das Massekabel des Autoradios nicht auf der Karosseriemasse liegt dann muss das

Masse-Kabel von der Endstufe auf das Autoradio-Chassis gelegt werden.

·Output: Nie den Ausgang auf gemeinsame Masse legen. Achten Sie darauf, das passive

Frequenzweichen nie eine gemeinsame Masse haben.

·Abstimmung: Bei der "gain" Abstimmung Empfehlen wir den Volume Regler des Autoradios auf

volle Lautstärke zu stellen und den Gain-Regler der Endstufe so weit zu öffnen bis der Klang optimal

eingestellt ist. Bei auftreten von Verzerrungen kann es auch am Autoradio liegen, bitte dann die

Lautstärke (Volume) reduzieren (leiser stellen und den Endstufen Empfindlichkeits regler (GAIN)

einstellen.

LR 3032 XR

SAFE

LEVEL

X-OVER

MODE

OUT

0.15V - 1.5V

3.2K

1.8K

900

300

100

- Hz -

MONO

STEREO

AMP-HI/OUT-LO

AMP-LO/OUT-HI

HI-PASS FRONT

HI-PASS REAR SUBWOOFERS MONO

PRE OUT FRONT

LR 3062

LR 180 XR

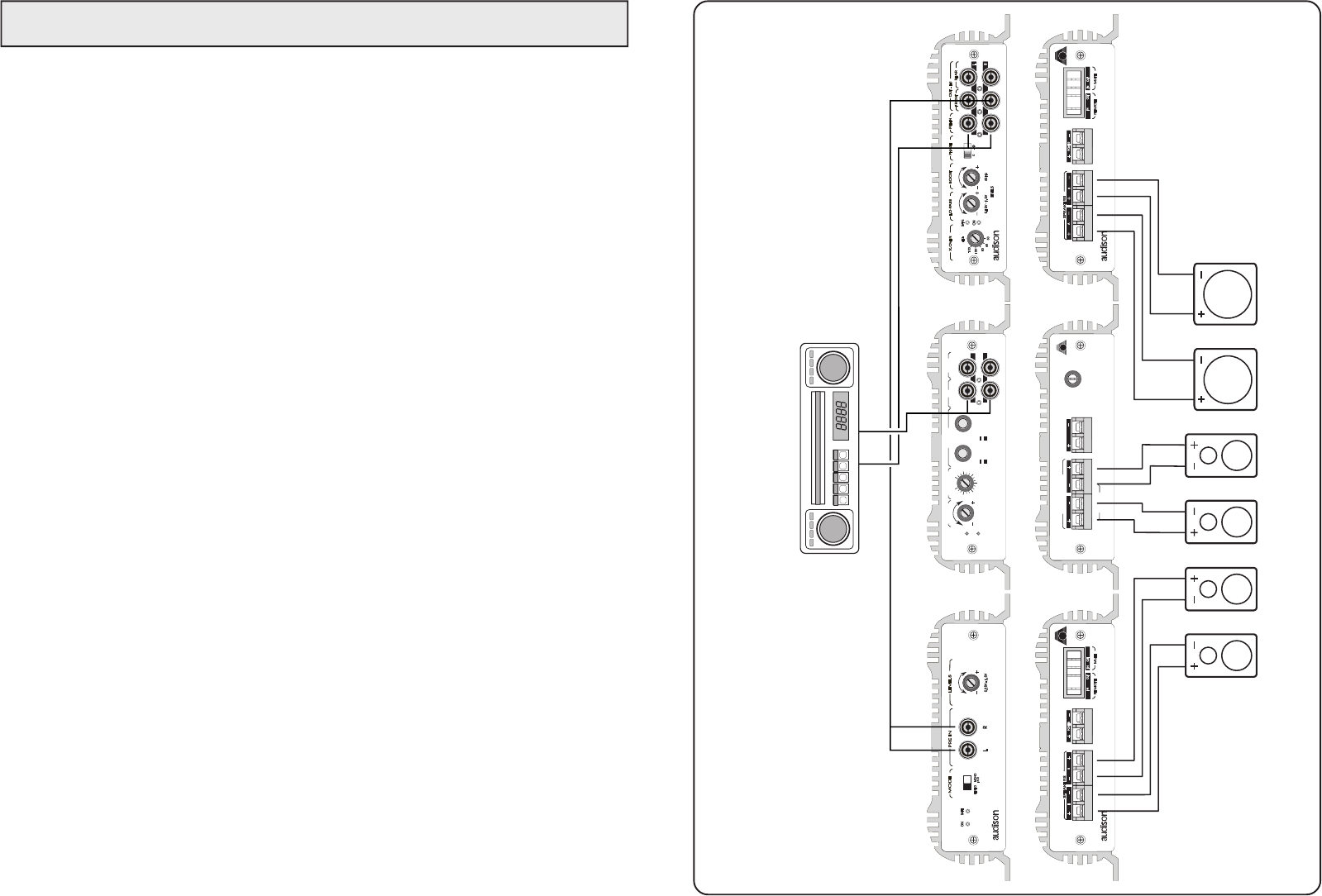

SUBWOOFER MONO - FRONT AND REAR WITH FADER

LR 3062

LR 3032 XR LR 180 XR

SPEAKERS

POWER

REMOTE IN

mono

PRE OUT REAR

LR 180 XR
