39
ITALIANO
2
CARATTERISTICHE
Supercurrent series: LR 180 M, LR 1140 M, LR 180 XR, LR 1140 XR. Amplificatori ad un canale
di dimensioni compatte e dalle eccellenti caratteristiche musicali.
I modelli LR 180 M ed LR 1140 M sono a larga banda, quindi adatti per impianti DUAL MONO
o come piloti di SUBWOOFERS mono qualora sia previsto un CROSSOVER elettronico esterno.
I modelli LR 180 XR ed LR 1140 XR sono provvisti di un CROSSOVER elettronico interno e
quindi specializzati per il pilotaggio di SUBWOOFERS.
I tratti fondamentali della sofisticata circuitazione sono: stadi “FRONT END” realizzati con due
stadi differenziali complementari polarizzati con due generatori di corrente costante a basso
rumore. La configurazione dello stadio finale è costituita da una tripletta invertita a simmetria
complementare pura; il finale di potenza è realizzato da un parallelo di transistors con capacità in
corrente pari a 15 Ampere ciascuno.
L'alimentazione PWM a MOSFET è stato particolarmente progettato per fornire elevate correnti
agli stadi di amplificazione. Queste caratteristiche consentono grandi capacità di pilotare carichi
molto bassi ed infatti questa serie di amplificatori è stata denominato Supercurrent per l'agevole
facilità nel pilotare carichi con impedenza nominale di 1 Ohm. Naturalmente trattandosi di
amplificatori di dimensioni molto compatte relativamente alle prestazioni fornite, qualora
l'utilizzo ne preveda il funzionamento su carichi molto bassi, nell'installazione è opportuno
scegliere un luogo ben aerato o, se occorre una ventola di raffreddamento in prossimità
dell'apparecchio onde evitare eccessivi surriscaldamenti.
PRECAUZIONI
· Per un buon funzionamento dell'apparecchio è importante accertarsi che la temperatura nel luogo dove
esso è installato sia compresa tra 0°C e 55°C.
· Il luogo prescelto per l'installazione deve essere ben ventilato ed asciutto.
· La tensione di alimentazione è di 12Vcc con negativo a massa. Accertarsi che le caratteristiche
dell'impianto elettrico del veicolo siano adatte per questo apparecchio.
· Per una maggiore sicurezza di guida si consiglia l'ascolto ad un livello tale da non coprire i suoni
provenienti dall'esterno dell'auto.
INSTALLAZIONE
Il fissaggio si effettua mediante il serraggio nelle apposite sedi delle 4 viti e relativi distanziali in
dotazione. Per un'ottima riuscita dell'impianto si consiglia di usare i prodotti della linea audison cable
che comprendono: cavi di alimentazione, di segnale, per altoparlanti, connettori RCA e tutti gli
accessori per il completamento del cablaggio.
AVVERTENZE
· INGRESSI: Nell'eventualità che il radioriproduttore non avesse in comune la massa di uscita con
il telaio si dovrà collegare la calza del cavo schermato con il telaio del radioriproduttore.
· USCITE: Non collegare in alcun caso tra loro oppure a massa le uscite -R e -L. Nel caso si utilizzi
un filtro crossover accertarsi che esso non abbia la massa in comune tra i canali.
· REGOLAZIONI: Nel caso si udissero fenomeni di saturazione a livelli di volume non elevato,
significa che il segnale esce distorto dal radioriproduttore. Portare il controllo di volume del
radioriproduttore verso un livello più basso fino alla scomparsa della distorsione. Regolare
successivamente i livelli di taratura dell'amplificatore fino ad udire lievi fenomeni di saturazione.
LR 270
LR 1140 M
LR 1140 M
SUBWOOFERS
LEFT
PRE OUT
REAR
LR 270
LR 1140 M

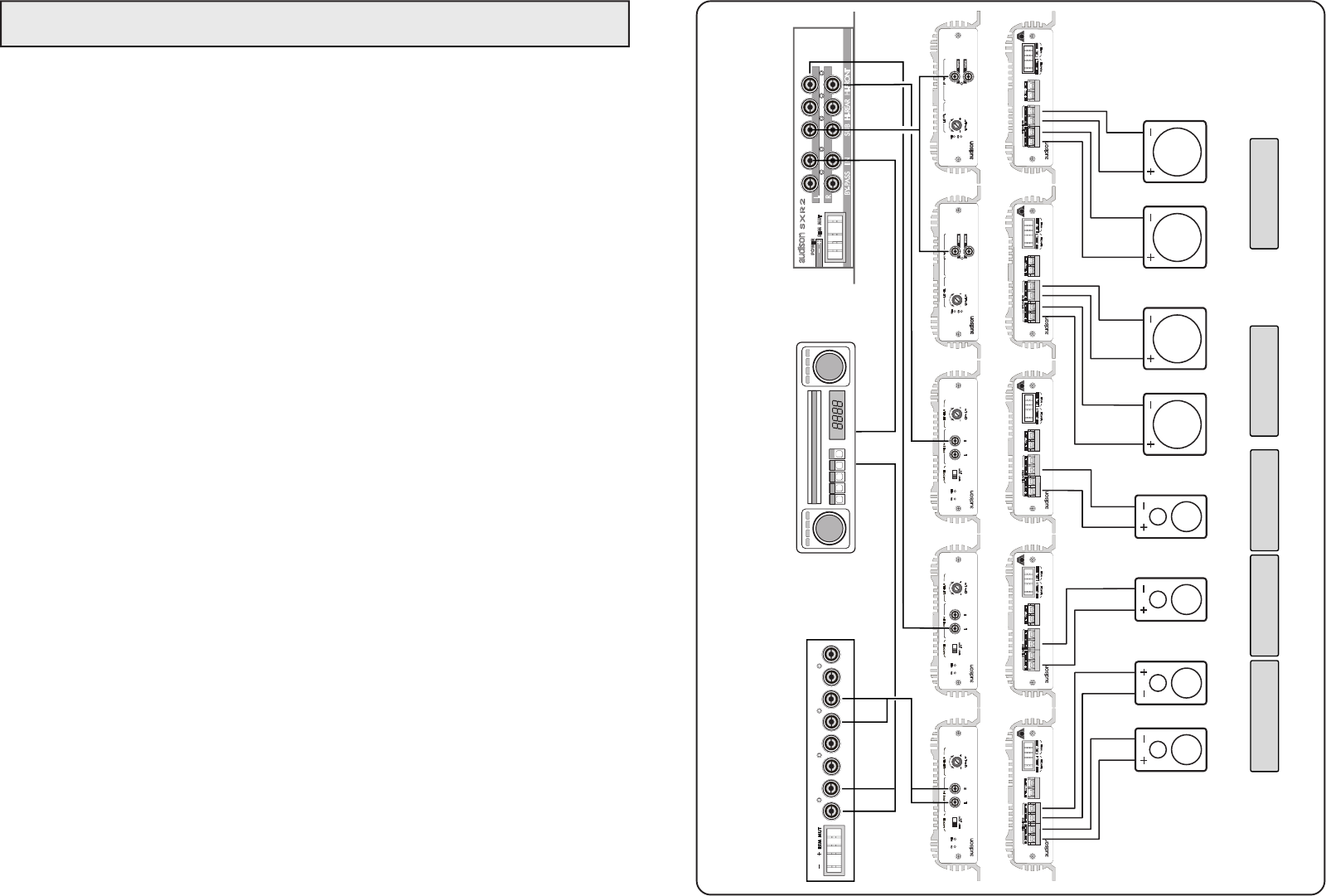

MORE THAN 1000 WATTS WITH ELECTRONIC CROSSOVERS AND FADER
LR 270
LR 270
LR 1140 M
PRE OUT
FRONT
LR 270
HI-PASS
FRONT-LEFT
SUBWOOFERS
RIGHT
BRIDGE
270 W - 4 Ohm
HI-PASS
REAR
MONO
285 W - 2 Ohm
MONO
285 W - 2 Ohm
LR 270
LR 1140 M
POWER
IN
L
R
L
R
L
R
L
R
INPUT
LO-PASS
HI-PASS
HI-REAR
HI-PASS
FRONT-RIGHT
STEREO
75+75 W - 4 Ohm
BRIDGE
270 W - 4 Ohm
LXR2 SXR2
