Technical drawings
2
1

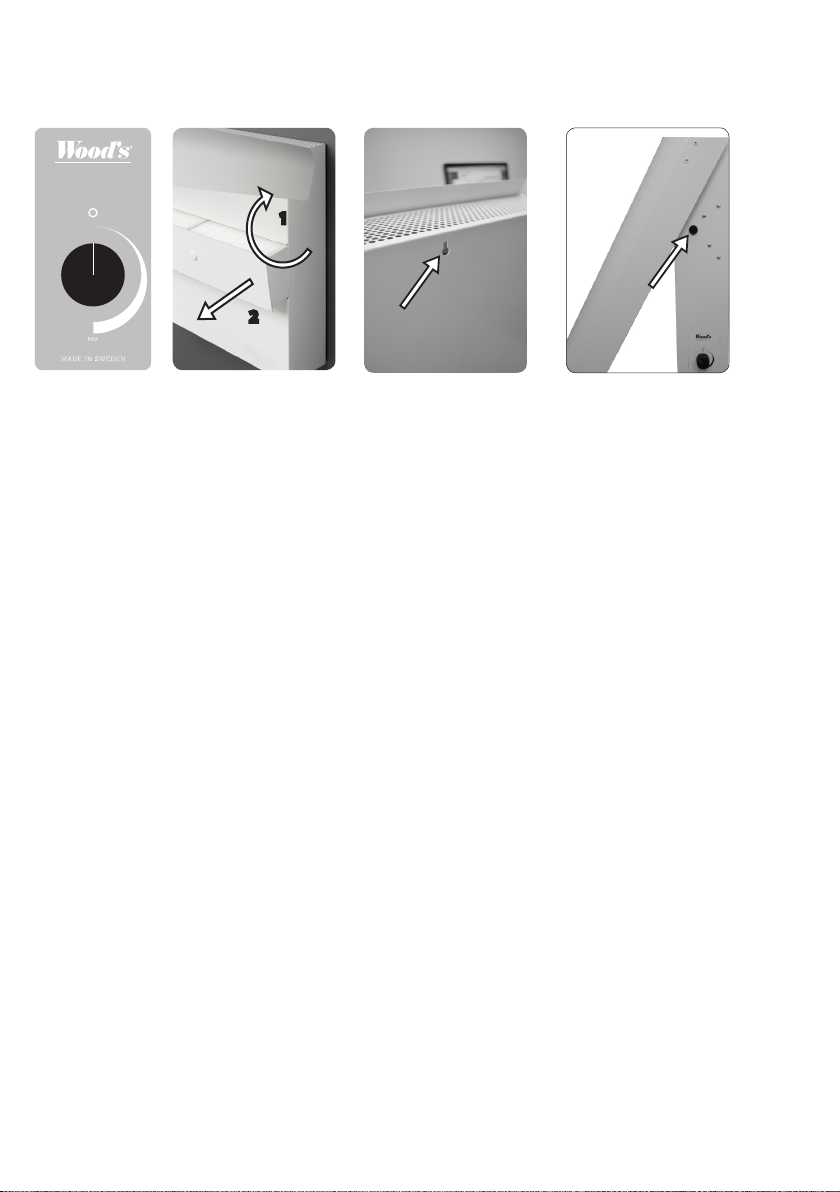

Fig. A. Fig. B. Fig. C. Fig. D.
English
A. Switch the unit on and adjust the fan speed
by turning the speed knob clockwise.
B: Access the filter by lifting up the front cover.
Remove the consumed filter by pulling it
gently straight out.
C. Mount the unit to a wall by using the holes
on the back of the unit. Always use appropri-
ate screws and make sure that the wall is able
to hold the weight of the unit.
D. Replaceable fuse protects the components
in the unit. In case of electric overload replace
with 5x20mm 2A, slow fuse.
Svenska
A. Starta luftrenaren och justera fläk-
thastigheten genom att vrida fläktvredet
medurs.
B. Kom åt filtret genom att lyfta upp luckan
på framsidan. Ta bort det förbrukade filtret
genom att dra det försiktigt rakt ut.
C. Montera enheten på väggen genom att an-
vända hålen på baksidan av maskinen. Använd
alltid lämpliga skruvar och se till att väggen
klarar av att bära maskinens vikt.
D. Utbytbar säkring skyddar komponenterna
i enheten. Vid elektrisk överbelastning ersätt
med 5x20mm 2A, trög säkring.
Norwegian
A. Slå enheten på og juster viftehastigheten
ved å vri hastighetsbryteren medsols.
B. Løft opp frontluken for å få tilgang til
filteret. Fjern det gamle filteret ved å dra det
forsiktig ut.
C. Enheten monteres på vegg ved hjelp av
hullene på baksiden av enheten. Bruk alltid
egnede skruer, og påse at veggen klarer
vekten av enheten.
D. Utbytbar sikring skyddar komponenter i
enheten. Ved elektrisk overbelastning erstattes
med 5x20mm 2A, trög sikring.
Danish
A. Tænd for enheden og regulér ventila-
torhastigheden ved at dreje på hastighed-
sknappen i urets retning.
B. Man får adgang til filteret ved at løfte front-
pladen. Fjern det brugte filter ved at trække
det forsigtigt lige ud.
C. Fastgør enheden til væggen ved hjælp af
hullerne på bagsiden af enheden. Brug altid
de rigtige skruer og sørg for, at væggen er i
stand til at bære vægten af enheden.
D. Udskiftelig sikring beskytter komponenter
af indretningen. I elektrisk overbelastning
erstatte med 5x20 mm 2A, langsom sikring.
German
A. Schalten Sie das Gerät ein und justieren
Sie die Lüfterdrehzahl durch Drehen des
Drehzahlstellers im Uhrzeigersinn.
B. Durch das Anheben der Frontverriegelung
erreichen Sie den Filter. Entfernen Sie den
verbrauchten Filter, indem Sie ihn gerade
herausziehen.
C. Montieren Sie das Gerät an einer Wand und
verwenden Sie dazu die Löcher auf der Rück-
seite des Geräts. Verwenden Sie immer die
passenden Schrauben und prüfen Sie nach, ob
die Wand das Gewicht des Geräts tragen kann.
D. austauschbare Sicherung schützt die
Komponenten des Gerätes. In elektrischer
Überlastung ersetzen mit 5x20mm 2A lang-
sam Sicherung.
French
A : Allumez l’appareil et réglez la vitesse du
ventilateur en tournant le bouton de vitesse
dans le sens des aiguilles d’une montre.Le
bouton de vitesse est placé sur le côté de
l’appareil, sous le capot frontal.
B : Pour accéder au filtre, soulever le pan-
neau frontal. Retirer le filtre usagé en le tirant
doucement vers l’extérieur.
C. Il est possible de fixer l’appareil au mur en
utilisant les trous placés à l’arrière de l’appareil.
Utilisez toujours des vis appropriées et
s’assurer que le mur est suffisamment solide
pour supporter le poids de l’appareil.
D. fusible remplaçable protège les composants
du dispositif. En surcharge électrique rem-
placer par 5x20mm 2A, fusible lent.
Dutch
A: Schakel de eenheid in en stel de ventila-
torsnelheid in door de snelheidsknop met de
klok mee te draaien.
B: Duw de grendel vooraan omhoog om bij
het filter te komen. Haal het verbruikte filter
eruit door het er zachtjes recht uit te trekken.
C. Bevestig de eenheid op de muur met
behulp van de gaten achteraan de eenheid.
Gebruik altijd geschikte schroeven en zorg
ervoor dat de muur bestand is tegen het
gewicht van de eenheid.
D. vervangbare zekering beschermt com-
ponenten van de inrichting. In elektrische
overload te vervangen door 5x20mm 2A, trage
zekering.
... please refer to page 3 for additional
languages.
OFF
AIR PURIFIER
4
