English
Additional instructions on how to
disassemble and to reassemble the
appliance for
• replacement of TL tube lamps and/or
starters
• cleaning the inner side of the
protective shields.
Français
Instructions complémentaires relatives
au démontage et au montage de
l'appareil pour
• le remplacement des tubes
fluorescents TL ou des amorceurs
• le nettoyage de l'intérieur des
panneaux protecteurs.
Deutsch
Weitere Anweisungen für das Zerlegen
und Wiederzusammenbauen des Geräts
zwecks
• Auswechseln von TL-Röhrenlampen
und/oder Startern
• Reinigung der Schutzplatten an den
Innenseiten.
Nederlands
Aanvullende aanwijzingen met
betrekking tot het demonteren en
opnieuw monteren van het apparaat voor
• vervanging van TL buislampen en/of
starters
• schoonmaken van de binnenzijde van
beschermplaten.
4222 000 69721
;
Nederlands
Belangrijk
• In het algemeen raden wij u aan het vervangen van
TL-lampen en starters over te laten aan uw
leverancier of een door Philips erkende reparateur.
Indien u zelf binnen de garantieperiode het apparaat
opent, vervalt de garantie.
• De HPA lamp voor gezichtsbruining (in de
apparaten HB 574 en HB 577) kan uitsluitend door
erkend servicepersoneel worden vervangen.
• Haal eerst de stekker uit het stopcontact.
• Voor het vervangen van TL-lampen en/of het
schoonmaken van de beschermplaat heeft u aan
beide uiteinden van het apparaat ongeveer 50 cm
bewegingsruimte nodig.
• Zorg ervoor dat tenminste één persoon u helpt bij
het verwijderen van de beschermplaat van de
zonnehemel. Ondersteun de beschermplaat
voortdurend om te voorkomen dat deze eventueel
scheurt, barst of stukvalt.
Zonnehemel

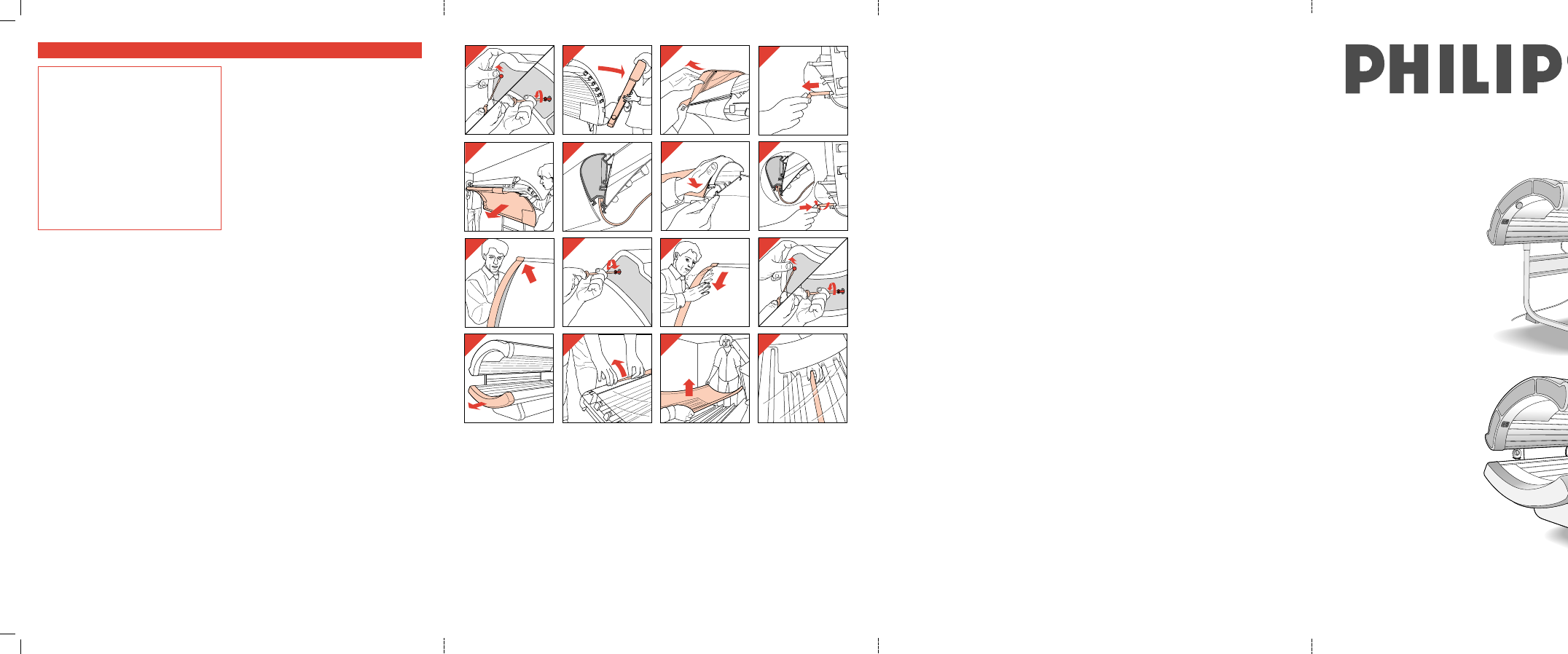

- Verwijder de vier plastic afdekdopjes van de eindkap en
draai de schroeven los (fig. 1).
- Verwijder nu de eindkap (fig. 2).
- Herhaal dit voor de tweede eindkap.
- Trek de beide zijpanelen los van de aluminium profielen
(fig. 3). Zorg ervoor dat de beschermplaat er niet uit valt.
- Verwijder de vier plastic staafjes die zich tussen
beschermplaat en zijpaneel bevinden (fig. 4).
- Haal de beschermplaat met de hulp van een tweede
persoon los (fig. 5). De TL-lampen en starters zijn nu
toegankelijk.
- Draai de lampen een kwartslag linksom of rechtsom.
- U kunt de lampen nu gemakkelijk uit de lamphouders
nemen.
- De starters maakt u los door ze linksom te draaien.
(Aan elk uiteinde van het solarium vindt u de helft van het
aantal starters.)
- Het plaatsen van de nieuwe lampen en starters gaat in
precies omgekeerde volgorde en richting.
- Zet de beschermplaat weer op zijn plaats. De
beschermplaat hangt met een plastic randje aan het
aluminiumprofiel (fig. 6).
Let er op dat u de beschermplaat niet omgekeerd bevestigt.
(Verwisseling hoofd- en voeteneinde!)
- Druk de strip weer in de uitsparing van het aluminium profiel
(fig. 7).
- Plaats de vier plastic staafjes weer tussen beschermplaat
en zijpaneel (fig. 8). De staafjes bevinden zich dus aan de
buitenzijde van de beschermplaat.
Schuif de staafjes geheel naar binnen: ze mogen niet
uitsteken. Wellicht moet u de staafjes wat draaien tijdens
het schuiven.
- Om de eindkap weer aan het solarium te bevestigen schuift
u eerst alleen het gedeelte bij de voorzijde om de overige
delen heen (fig. 9).
- Schroef dit gedeelte van de eindkap handvast aan het
apparaat (fig. 10).
- Schuif de eindkap vervolgens, stukje bij beetje, vanuit dàt
punt om het solarium heen (fig. 11).
- Draai de schroeven vast.
- Zet de plastic dopjes weer op hun plaats.
Zonnebank
- Verwijder de vier plastic afdekdopjes van de eindkap en
draai de schroeven los (fig. 12).
- Verwijder nu de eindkap (fig. 13).
- Herhaal dit voor de tweede eindkap.
- Trek de strip (zijpaneel) aan beide zijden van de
beschermplaat los (fig. 14).
- Til de beschermplaat met hulp van een tweede persoon van
de bank (fig. 15). De TL-lampen en starters zijn nu
toegankelijk.
- Draai de lampen een kwartslag linksom of rechtsom
- U kunt de lampen nu gemakkelijk uit de lamphouders
nemen.
- De starters maakt u los door ze linksom te draaien.
(Aan elk uiteinde van de zonnebank vindt u de helft van het
aantal starters.)
- Het plaatsen van de nieuwe lampen en starters gaat in
precies omgekeerde volgorde en richting.
- Zet de beschermplaat weer op zijn plaats. Let er op dat u
de beschermplaat niet omgekeerd bevestigt. (Verwisseling
hoofd- en voeteneinde!)
- Druk de strip weer aan beide zijden op de beschermplaat.
- Zet de eindstukken weer op hun plaats.
- Draai de schroeven aan.
- Zet de afdekdopjes weer op hun plaats.
Tip
Indien u slechts één lamp hoeft te vervangen, is het
raadzaam om wel de eindstukken los te halen (fig. 1, 2, 12 en
13), maar niet de beschermplaat te verwijderen.
U kunt dan met de hulp van één persoon de lamp vervangen
(fig. 16).
Buislampen en starters
Types HB 573 en HB 574
12 buislampen (type Philips "Cleo Professional" 90W-S)
12 starters (type Philips S11)
Types HB 576 en HB 577
24 buislampen (type Philips "Cleo Professional" 90W-S)
24 starters (type Philips S11)
