Sulla rampa di alimentazione dell’apparecchio è presente

un raccordo a “L” orientabile, la cui tenuta è assicurata da

una guarnizione. Nel caso risulti necessario ruotare il

raccordo sostituire tassativamente la guarnizione di tenuta

(in dotazione con l’apparecchio). Il raccordo di entrata del

gas all’apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a

parete continua con attacchi filettati

Il raccordo di entrata del gas all’apparecchio è filettato 1/2

gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in

modo che la loro lunghezza, in condizioni di massima

estensione, non sia maggiore di 2000 mm. Ad

allacciamento avvenuto assicurarsi che il tubo metallico

flessibile non venga a contatto con parti mobili o

schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-

CIG 9891 e guarnizioni di tenuta conformi alle Norme

Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

una fiamma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello

per il quale esso è predisposto (indicato sulla etichetta

fissata nella parte inferiore del piano o sull'imballo),

occorre sostituire gli ugelli dei bruciatori effettuando le

seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro

sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas

d’utilizzo, reperibile presso i Nostri Centri Assistenza

Tecnica.

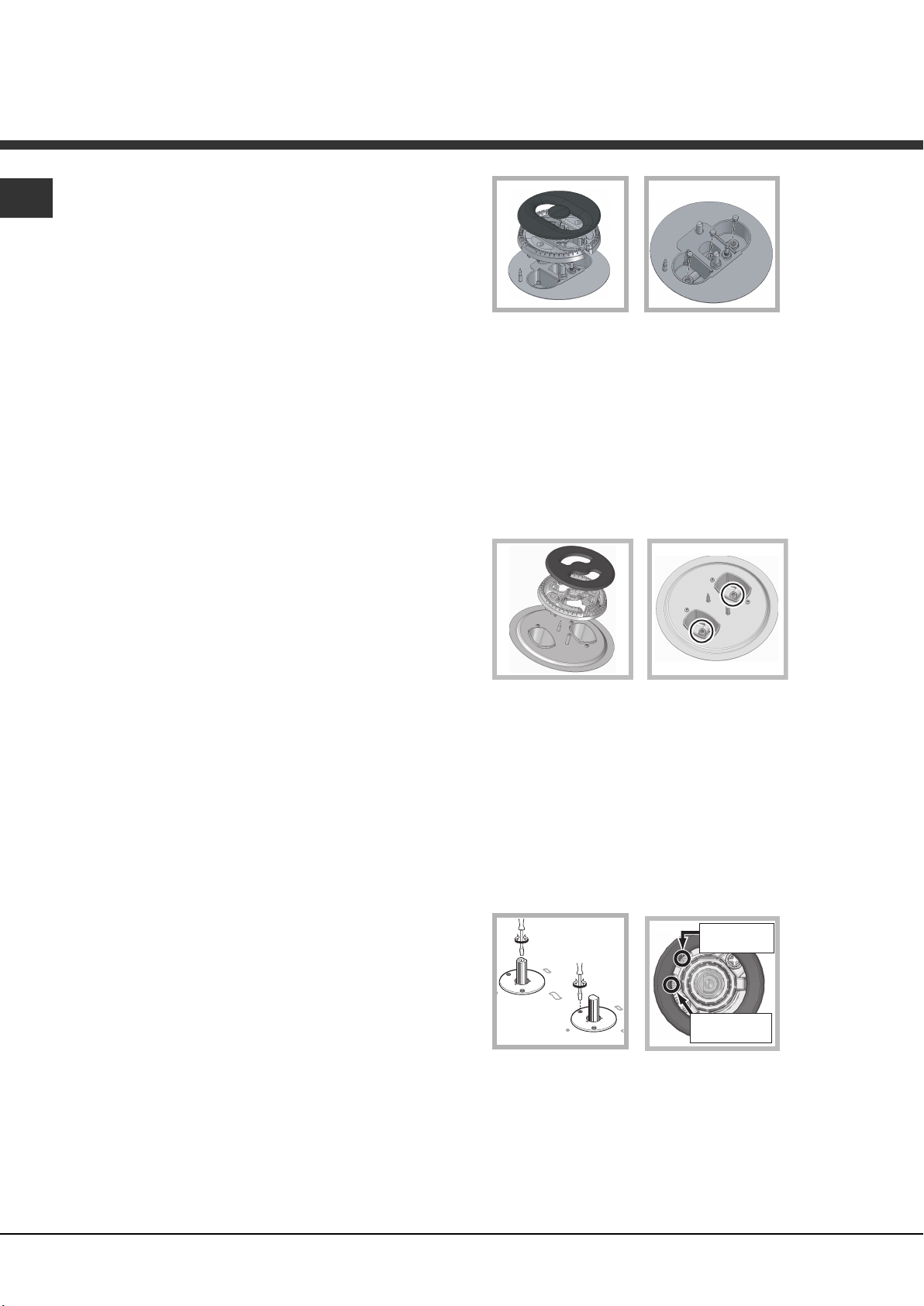

Sostituzione degli ugelli su bruciatore a “doppie

fiamme” indipendenti

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il

bruciatore è composto da due parti separate (vedi

figure);

2. svitare gli ugelli, servendosi di una chiave a tubo da 7

mm. Il bruciatore interno ha un ugello, il bruciatore

esterno ne ha due (della stessa dimensione). Sostituire

gli ugelli con quelli adattati al nuovo tipo di gas (vedi

tabella 1).

3. rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

Sostituzione degli ugelli su bruciatore Tripla corona

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il

bruciatore è composto da due parti separate (vedi

figure);

2. svitare gli ugelli, servendosi di una chiave a tubo da 7

mm. Sostituire gli ugelli con quelli adattati al nuovo tipo

di gas (vedi tabella 1). I due ugelli hanno la stessa

foratura.

3. rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione

dell’aria primaria.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione

posta all’interno o di fianco all’astina del rubinetto fino

ad ottenere una piccola fiamma regolare.

! Nel caso del bruciatore DCDR monocomando, la

regolazione va eseguita sulle 2 viti poste di fianco

all’astina del rubinetto (vedi figura).

3. Verificare che ruotando

rapidamente la manopola dalla posizione di massimo a

quella di minimo non si abbiano spegnimenti dei

bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del

dispositivo con bruciatori al minimo aumentare la

portata dei minimi stessi agendo sulla vite di

Regolazione

DCDR interno

Regolazione

DCDR totale

Download manual in English (PDF, 10.25 MB)
