Il piano vetroceramica viene fornito senza cavo di alimentazione
ed è quindi munito di una morsetteria. La morsetteria vi offre
diverse possibilità di collegamento.
Il collegamento e la messa in funzione degli apparecchi elettrodomestici nel loro ambiente è un’operazione delicata che, se non
viene effettuata correttamente, può causare delle conseguenze anche gravi per la sicurezza dei consumatori. Per questo è
importantissimo che l’operazione di collegamento venga svolta da un professionista , che DEVE attenersi alle norme tecniche in
vigore. Se nonostante questa raccomandazione, il consumatore deciderà di realizzare personalmente il collegamento, il produttore
non sarà ritenuto responsabile per eventuali incidenti tecnici sul prodotto, e neppure per eventuali incidenti a cose o persone.
7 IT

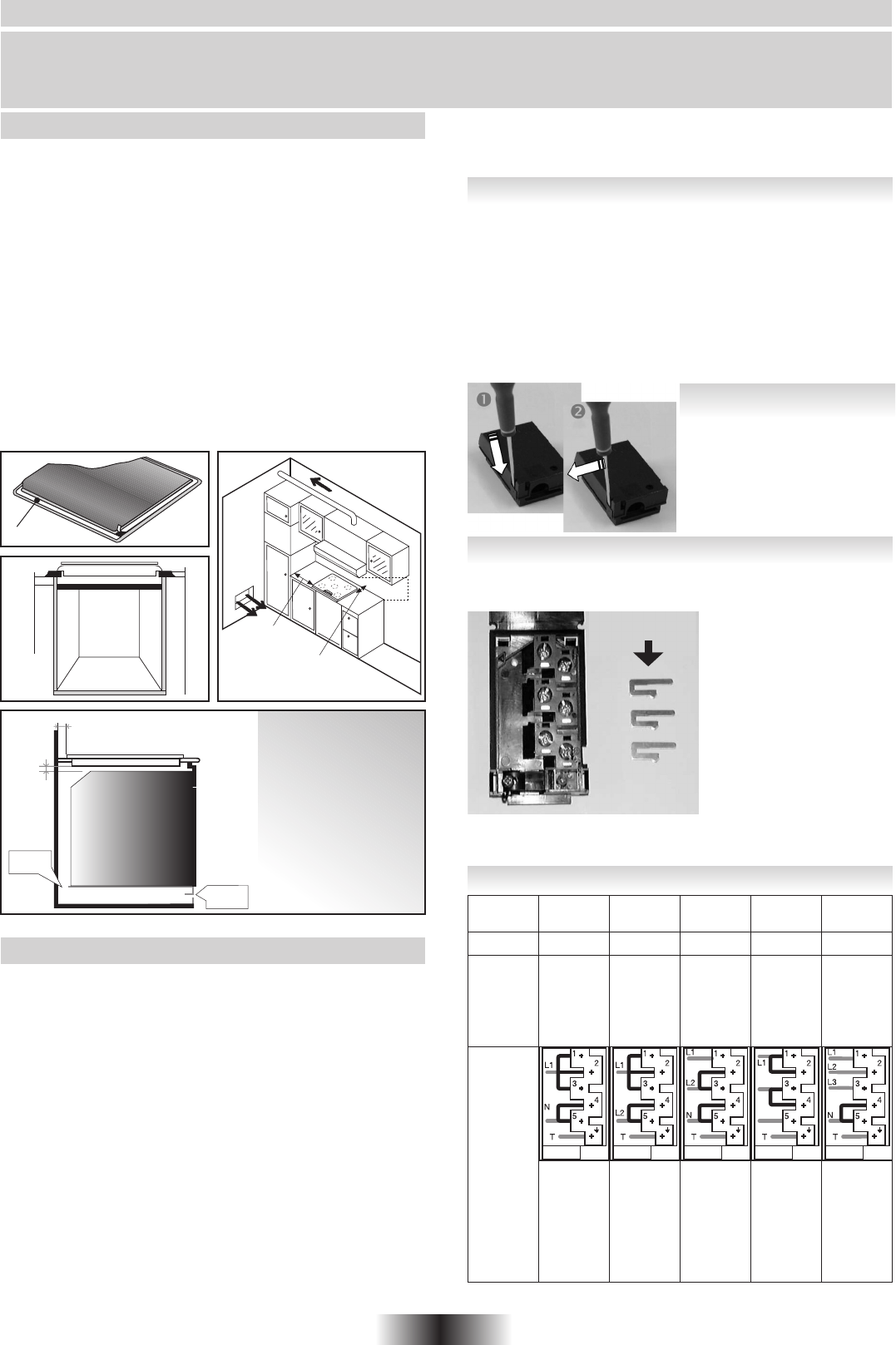

INSERIMENTO NEL MOBILE
Il mobile o il supporto in cui deve essere incassato il piano e le
pareti dei mobili attigui devono essere di un materiale resistente
per sopportare una temperatura elevata.
Inoltre è necessario che il rivestimento che ricopre il mobile o il
supporto sia fissato con una colla resistente alle alte temperature
affinché non si scolli.
Una guarnizione di tenuta stagna è consegnata con il piano di
cottura.
• Prevedere uno spazio di 5 cm. tra l’apparecchio e le pareti
verticali adiacenti.
• Prevedere un divisore orizzontale sotto il cassone del piano,
delle stesse dimensioni del vano. Lasciare almeno 1 cm di spazio
sotto il cassone del piano.
Prima dell’installazione:
Girare il piano, parte in vetro verso il basso.
Abbiate cura di proteggere il vetro.
Mettere la guarnizione avvolta intorno al piano.
Abbiate cura nell’eseguire il lavoro, in quanto tutto questo eviterà
qualsiasi infiltrazione dentro il mobile di supporto.
INSTALLAZIONE
L’installazione deve essere conforme alle norme vigenti del Paese
d'installazione.
Il produttore declina ogni responsabilità nel caso questa disposizione
non venga rispettata.
Attenzione:
- Prima di effettuare il collegamento, controllare la tensione
d’alimentazione indicata sul contatore, la regolazione del
disgiuntore, il calibro del fusibile e la continuità della “terra”.
- Il collegamento alla rete deve essere effettuato mediante una
presa di corrente munita di messa a terra o mediante dispositivo
a interruzione omnipolare con una distanza di apertura dei contatti
di almeno 3 mm.
- Il filo di protezione verde/giallo deve essere collegato ai morsetti
di terra, da una parte per l’apparecchio e dall’altra parte per il
collegamento.
- Non possiamo essere ritenuti responsabili per incidenti o per le
eventuali conseguenze di incidenti dall’uso di un apparecchio
non collegato a terra o cui la messa a terra sia difettosa.
- Qualsiasi intervento dovrà essere effettuato dal Servizio di
Assistenza o comunque da una persona qualificata.
COLLEGAMENTO ELETTRICO
min 10 mm
Sp da 25 a 45 mm
Spazio
accessibile
Guarnizione
Piano
min 70 cm
min 15 cm
min 5,5 cm
10 mm
mini
50 mm
Apertura
500 X 50
Apertura
500 X 10
E’ vietato
installare il
piano su un
forno non
raffreddato.
Per procedere al collegamento, attenersi scrupolosamente alle
indicazioni di sotto indicate:
• Prima di realizzare il collegamento, verificare che l’installazione
sia protetta da un fusibile appropriato, vedere la tabella sottostante,
controllare la sezione dei fili dell’installazione.
• Scegliere il cavo d’alimentazione attenendosi sempre alla tabella.
• Girare il piano, con la parte del vetro contro il piano di lavoro,
facendo molta attenzione a proteggere il vetro!
COLLEGAMENTO ALLA MORSETTIERA DELL’APPARECCHIO
CONNESSIONI ELETTRICHE
3 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
3 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
4 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
4 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
5 G 1,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
Monofase
220-240V~
Bifase
220-240V2~
Bifase
220-415V2N~
Trifase
220-240V3~
Trifase
380-415V3N~
25 A 25 A 25 A 25 A 16 AFUSIBILE
CAVO
SEZIONE
TIPO
2 Fase
Ponticello 1-2
Ponticello 2-3
5 Neutro
Ponticello 4-5
T Terra
COLLEGA-
MENTO
ALLA
MORSET-
TIERA
2 Fase
Ponticello 1-2
Ponticello 2-3
5 Fase
Ponticello 4-5
T Terra
1 Fase
3 Fase
Ponticello 2-3
5 Neutro
Ponticello 4-5
T Terra
1 Fase
Ponticello 1-2
3 Fase
Ponticello 3-4
5 Fase
T Terra
1 Fase
2 Fase
3 Fase
5 Neutro
Ponticello 4-5
T Terra
• Per aprire il coperchio della
morsettiera:
• individuare le due linguette
situate ai lati,
• inserire la punta di un cacciavite
piatto davanti ad ogni linguetta,
spingere e premere,
• sollevare il coperchio.
• Collegare il cavo alimentazione:
• svitare il passacavo,
• posizionare il cavo nel passacavo,
• spelare l’estremità dei conduttori e collegarli ai terminali. far
riferimento alle informazioni
della tabella seguente ed alla
numerazione presente sulla
morsettiera, inserire i
ponticelli (shunt)- i ponticelli,
che trovate nella morsettiera,
servono a collegare tra loro
diversi punti dei terminali.
Quando la connessione è
terminata riavvitare il
passacavo e chiudere il
coperchio della morsettiera.
Attenzione ! : un serraggio non corretto delle viti dei terminali
può comportare il rischio di surriscaldamento del cavo di
alimentazione.
SHUNT
L2
L3
