Sverige • kundtjänst, tel. 0247/445 00 e-post: kundservice@clasohlson.se

internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Svenska

ON/OFFCD

SET

R

CYCLE

1

3

5

6

8

7

9

2

4

OFF

AUTO

22

ROOM

TEMP

START

TEMP

c

5

20

c

0

22

SET

ROOM

TEMP

START

TEMP

c

5

18

c

0

SET

STOP

22

ROOM

TEMP

TEMP

c

5

24

c

0

AUTO

22

18

ROOM

TEMP

START

TEMP

c

5

c

0

Lorem ipsum

22

SET

ROOM

TEMP

START

TEMP

c

5

20

c

0

SET

STOP

22

ROOM

TEMP

TEMP

c

5

c

0

16

ROOM

TEMP

SET DELEY

Min

22

c

5

4

AUTO

22

20

ROOM

TEMP

START

TEMP

c

5

c

0

Lorem ipsum

ROOM

TEMP

SET

CD

Min

22

c

5

15

ROOM

TEMP

SET

Min

22

c

5

45

CYCLE ON

ROOM

TEMP

SET

Hr

22

c

5

4

CYCLE

OFF

Ver. 20230914

Temperaturvakt

Art.nr 36-9325 Modell TGE-32A

Läs igenom hela bruksanvisningen före användning och spara den

sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt

ändringar av tekniska data. Vid tekniska problem eller andra frågor,

kontakta vår kundtjänst.

Säkerhet

• Produkten är endast avsedd för inomhusbruk.

• Utsätt aldrig produkten för höga temperaturer, starka vibrationer,

stötar, fukt eller väta.

• Se till att vägguttaget där produkten placeras är lättåtkomligt så

att den och ansluten förbrukare vid behov snabbt kan frånkopplas

från elnätet.

• Anslut inte flera produkter av denna typ med varandra.

• Täck inte över produkten.

• Försök aldrig att öppna produkten, reparera, demontera eller

modifiera den på något sätt.

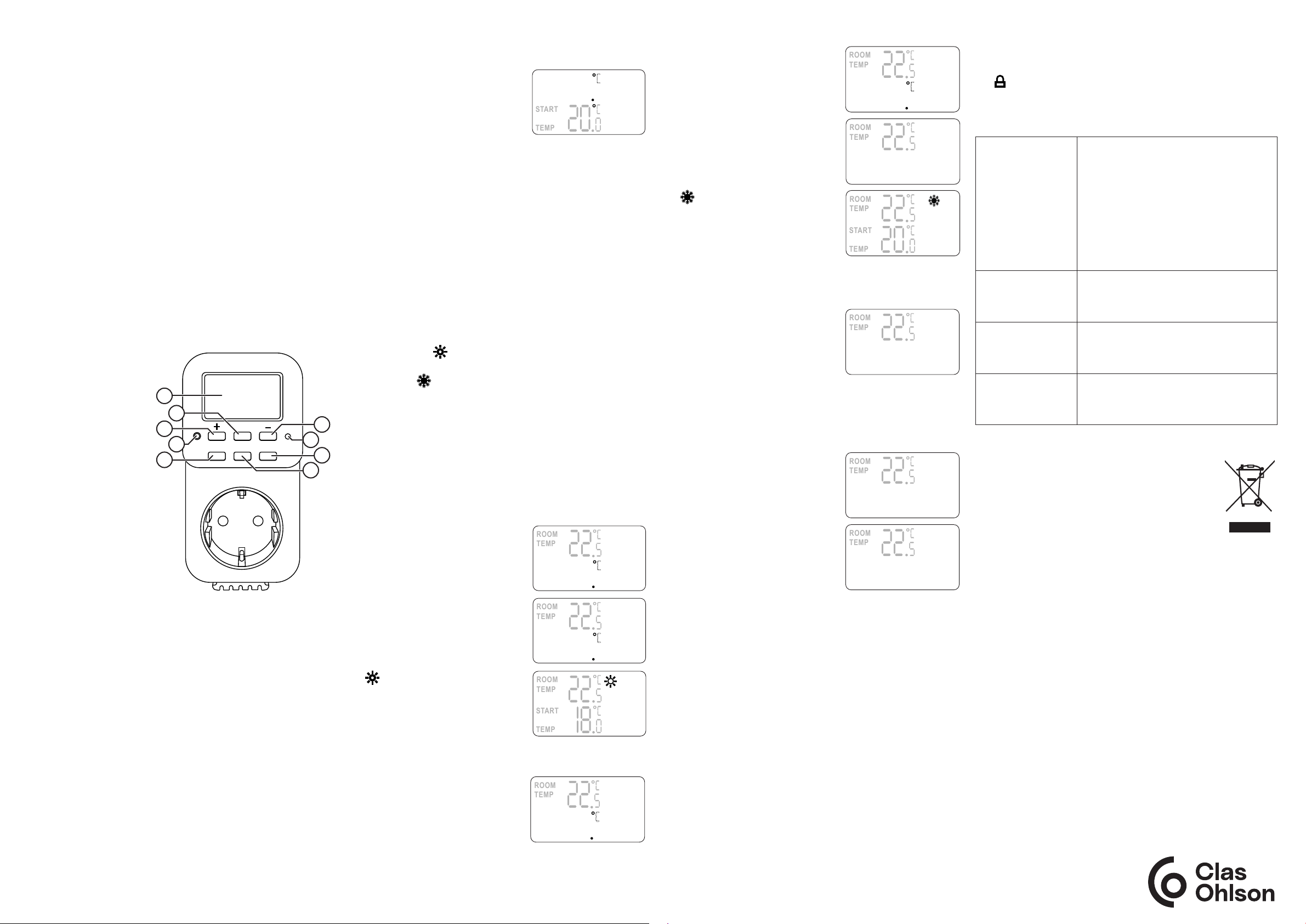

Knappar och funktioner

Återställning till fabriksinställningar (Reset)

2. Ställ in vid vilken temperatur fläkten

ska stängas av (Stop Temp).

Knapplås

1. Håll in [ + ] och [ – ] samtidigt för att låsa knapparna.

” ” visas i displayen.

2. Håll in båda knapparna en gång till för att låsa upp.

Felsökningsschema

Ansluten värmekälla/

kylanläggning/

fläkt slås inte på.

• Finns det ström ivägguttaget?

• Är temperaturvakten ordentligt ansluten till

vägguttaget?

• Kontrollera att värmekällan/kylanlägg-

ningen/fläkten är påslagen och felfri.

Prova att ansluta till ettvägguttag utan

temperaturvakt för att försäkra dig om att

utrustningen fungerar.

• Kontrollera att värmekällans/kylanlägg-

ningens/fläktens nätkabel är hel och

ordentligt ansluten till temperaturvakten.

Displayen är svårläst

eller innehåller inga

tecken.

• Temperaturvaktens inbyggda batteri

behöver laddas. Sätt temperaturvakten

iettvägguttag i2 timmar för att ladda

batteriet.

Om temperaturvakten

på annat sätt fungerar

onormalt.

• Ladda batteriet och återställ sedan

temperaturvakten till fabriksinställningarna

genom att försiktigt trycka in återställnings-

knappen (7).

Displayen visar

E1 eller E2

• Rumstemperaturen ligger utanför

givarens arbetsområde. (-20 till +60).

• Temperaturgivaren är defekt. Kontakta

Clas Ohlsons kundtjänst.

Avfallshantering

Denna symbol innebär att produkten inte får kastas

tillsammans med annat hushållsavfall. Detta gäller inom

hela EU. För att förebygga eventuell skada på miljö och

hälsa, orsakad av felaktig avfallshantering,ska produkten

lämnas till återvinning så att materialet kan tas omhand

på ettansvarsfullt sätt. När du lämnar produkten till

återvinning, använd dig av de returhanteringssystem som

finns där du befinner dig eller kontakta inköpsstället. De kan se till att

produkten tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Nätanslutning 230 VAC, 50 Hz

Temperaturområde 0–40 °C

Min. temperaturjustering ±0,5 °C

Maxeekt hos ansluten

förbrukare 3600 W, 16(2) A

Det inbyggda baeriets

backup-d >100 timmar

1. Display

2. [ SET ] Håll in för komma

i programmeringsläge.

Tryck för att bekräfta

inställt värde.

3. [ + ] Öka värde

4. LED-indikator.

Lyser när uttaget

är i tillslaget läge.

5. [ CD ]

Fördröjd avstägning

(Count Down)

6. [ – ] Minska värde

7. [ R ] Återställningsknapp

(Reset)

8. [ CYCLE ] Återkommande

till- och frånslag.

9. [ ON/OFF ] Tryck

upprepade gånger för

att välja mellan AUTO

(program), ON (alltid på)

eller OFF (alltid av).

Användning

Temperaturvakten kan antingen användas för att slå på envärmekälla

när temperaturen irummet sjunkit till ett inställt gränsvärde, eller för

att slå på enkylanläggning/fläkt när temperaturen stigit till ett inställt

gränsvärde.

Ladda upp backup-batteriet

Sätt temperaturvakten i ett vägguttag och låt den sitta i ett par timmar

för att ladda upp det inbyggda batteriet. När batteriet är uppladdat

kan temperaturvakten tas ut ur vägguttaget för att lättare kunna göra

inställningar. Batteriet säkerställer även att inställningar bibehålls efter

eventuella strömavbrott.

Med ett spetsigt föremål, t.ex.

en penna, tryck in återställnings-

knappen (7) för att rensa minnet

och återgå till fabriksinställningar.

Displayen visar därefter aktuell

rumstemperatur (”ROOM TEMP”)

och att uttaget är i frånslaget läge

(”OFF”).

On/Off/Auto

Tryck [ ON/OFF ] upprepade gånger för att växla mellan:

1. On: Uttaget är alltid på.

2. O: Uttaget är alltid av.

3. Auto: Beroende på vaIt program sker till-/frånslag efter:

- Inställda start och stopp-temperaturer

- Fördröjt frånslag (CD)

- Återkommande till- och frånslag (CYCLE)

Ställ in start- och stopp-temperatur

Temperaturvakten hamnar i olika lägen beroende på hur

gränsvärdena ställs in.

- Värmeläge ” ” om starttemperaturen ställs in lägre än

stopptemperaturen.

- Kylläge ” ” om starttemperaturen ställs in högre än

stopptemperaturen.

(Beroende på vilket läge temperaturvakten hamnar i så skiljer sig

inställningarna något.)

• Håll in [ SET ] i 2 sek för att komma i programmeringsläge.

(”SET” börjar att blinka).

• Tryck [ + ] eller [ – ] för att ändra temperatur/värde.

• Bekräfta inställt värde genom att trycka [ SET ].

Ex.1: Programmering av e värmelement som slår ll vid 18 °C och

stängs av när temperaturen uppnå 24 °C.

1. I programmeringsläge, ställ in vid

vilken temperatur elementet ska

slås på. (Start temp)

2. Ställ in vid vilken temperatur

elementet ska slås av (Stop Temp).

3. ” ” indikerar att temperatur-

vakten är i värmeläge. ”AUTO”

indikerar att till- och frånslag sker

automatiskt.

Ex.2: Programmering av en kyläkt som slår ll vid 20 °C och stängs

av när temperaturen sjunkit ner ll 16 °C.

1. I programmeringsläge, ställ in vid

vilken temperatur fläkten ska starta

(Start temp).

3. Ställ vid behov in en fördröjning på

tillslaget. Välj mellan 0-10 min.

4. ” ” indikerar att temperaturvakten

är i kylläge. ”AUTO” indikerar att

till- och frånslag sker automatiskt.

CD (Count Down)

Fördröjt frånslag, ställ in efter hur lång tid uttaget ska stängas av.

1. I Auto-läge, tryck [ CD ] för att

komma till inställningsläge. ”SET”

börjar att blinka.

2. Tryck [ + ] eller [ – ] för att ställa in en

tid mellan 1 min till 24 tim. Bekräfta

genom att trycka [ CD ].

”CD” blinkar i displayen för att indikera

att nedräkningsprogrammet är aktivt.

CYCLE

Program för återkommande till- och frånslag.

1. I Auto-läge, tryck [ CYCLE ] för att

komma till inställningsläget. ”SET

CYCLE ON” börjar att blinka.

2. Tryck [ + ] eller [ – ] och ställ in hur

länge uttaget ska vara tillslaget

(1 min till 24 tim). Bekräfta genom

att trycka [ CD ]. ”SET CYCLE OFF”

börjar att blinka.

3. Ställ in hur länge uttaget ska vara

frånslaget (1 min till 24 tim). Bekräfta

genom att trycka [ CD ].

”CYCLE ON/OFF” blinkar i displayen för att indikera att

programmet är aktivt.

Ändra temperaturenhet

Håll in [ – ] i 3 sek för att växla mellan Celsius (°C) och Fahrenheit (°F).

Kalibrera temperatursensorn

Genom att jämföra temperaturvaktens uppmätta temperatur med

en termometer som man vet visar rätt, kan en eventuell felvisning

kompenseras genom att kalibrera sensorn.

1. Håll in [ + ] i 3 sek tills ”CAL SET” visas i displayen.

2. Tryck [ + ] eller [ – ] för att kompensera felet. Justera mellan -10.0 till

+ 10.0 °C. Tryck [ SET ] för att bekräfta.
