Manual Audison LR 3062 Car Amplifier

Need a manual for your Audison LR 3062 Car Amplifier? Below you can view and download the PDF manual for free in English. This product currently has 0 frequently asked questions, 0 comments and has 0 votes. If this is not the manual you want, please contact us.

Is your product defective and the manual offers no solution? Go to a Repair Café for free repair services.

Manual

FRANÇAIS

CARACTÉRISTIQUES

LR 3042 - LR 3062. Amplis à deux canaux de dimensions compactes et à hautes

caractéristiques musicales.

Les éléments fondamentaux de leur circuit sophistiqué sont: stades "FRONT END" réalisés

avec deux stades différentiels complémentaires, stades finals constitués d'une triplette

inversée à symétrie complémentaire pure, transistors finals chacun avec capacité en

courant de 15 A et alimentation PWM à MOSFET avec une grande réserve d'énergie.

Le projet des LR 30 (LR 3042 - LR 3062) permet un fonctionnement facile sur charges

nominales de 2 Ohms pour ce qui concerne la configuration stéréo et de 4 Ohms pour la

configuration mono en pont.

Ces caractéristiques permettent une grande souplesse d'utilisation, soit pour le pilotage des

systèmes multivoies, soit pour le montage avec des SUBVOOFER en mono ou en TRI-

MODE.

PRÉCAUTIONS

· Pour un bon fonctionnement de l'appareil, il est très important de veiller à l'installer dans

un endroit où la température ne tombe jamais en dessous de 0° C et ne dépasse jamais

55° C.

· L'installation doit se faire dans un endroit sec et bien ventilé.

· L'alimentation est de type 12VCC avec négatif à la masse. S'assurer que les caractéristiques

de l'installation du véhicule soient indiquées pour ce type d'appareil.

· Pour une conduite sans risque, nous conseillons un niveau d'écoute ne couvrant pas le bruit

du trafic environnant.

INSTALLATION

Pour le montage utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimum,

il est recommandé d'utiliser les éléments de la ligne audison cable suivants: câbles

d'alimentation, câbles signal, câbles pour haut-parleurs, connecteurs RCA et tous les

accessoires complétant le branchement.

ATTENTION

· ENTRÉES: Si la masse de sortie de l'autoradio n'est pas la même que celle du châssis, relier

le fil du câble isolant au châssis de l'auto-radio.

· SORTIES: Ne jamais connecter entre elles ou sur la masse les sorties -R et -L. Avant

d'utiliser un filtre crossover, s'assurer que les canaux n'ont pas de masse commune.

· RÉGLAGES: Si des phénomènes de saturation apparaissent à un niveau de volume

modéré, cela signifie que le signal sort distordu de l'auto-radio. En ce cas, abaisser le

volume de l'auto-radio jusqu'à ce que le phénomène disparaisse et régler ensuite les niveaux

de l'amplificateur.

8 Ohms

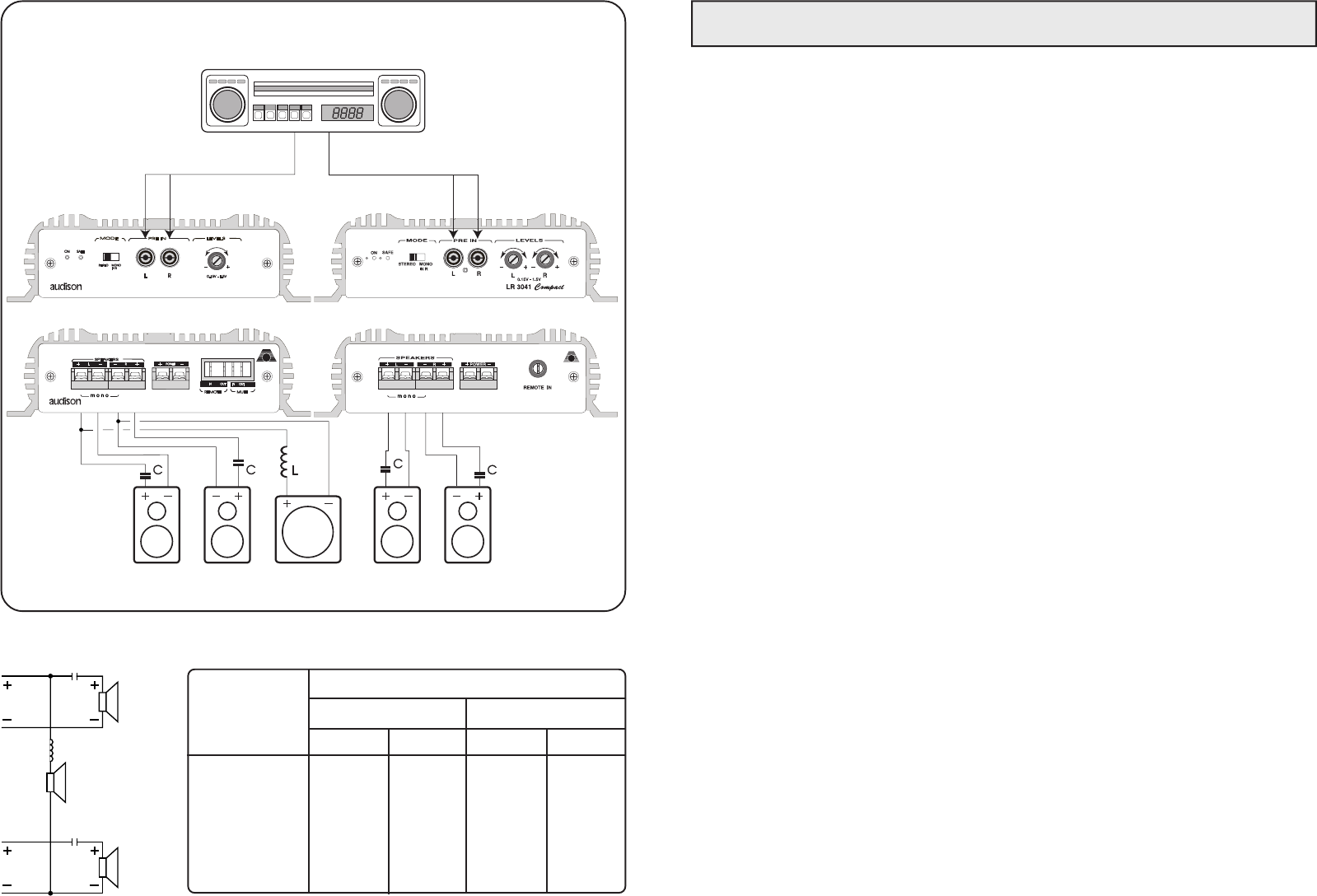

TRI - MODE CONNECTION

HI-PASS

FRONT L

HI-PASS

FRONT R

HI-PASS

REAR L

HI-PASS

REAR R

SUBWOOFER

MONO

PRE OUT

FRONT REAR

LR 3042 / LR 3062 LR 3041Compact

LR 3042 or LR 3062

TRI MODE SYSTEM WITH FADER

4 Ohms

FREQUENCY

Hertz

PASS

LOUDSPEAKERS IMPEDANCE

L (mH)

C (µF)

L(mH)

C (µF)

10.6

7.9

6.4

5.3

4.3

3.2

660

495

400

330

265

200

21.0

15.9

12.7

10.6

8.5

6.4

330

245

200

165

132

100

120

150

200

SUBWOOFER
