Manual Orbis Neo Thermostat

Manual

0 2 4 6 8 1012141618202224

0

2 4 6810 12 14 16 222018 24

0 2 4 6810 12 14 16 222018 24

0 2 4 6810 12 14 16 222018 24

PROGRAMA P0

PROGRAMA P1

PROGRAMA P2

PROGRAMAS P3 a P7

PROGRAMAS P3 a P7

PROGRAMA P2

PROGRAMA P1

PROGRAMA P0

0 2 4 6810 12 14 16 222018 24

0 2 4 6 8 10 12 14 16 18 20 22 24

0 2 4 6 8 10 12 14 16 18 20 22 24

0 2 4 6 8 10 12 14 16 18 20 22 24

INVIERNO VERANO

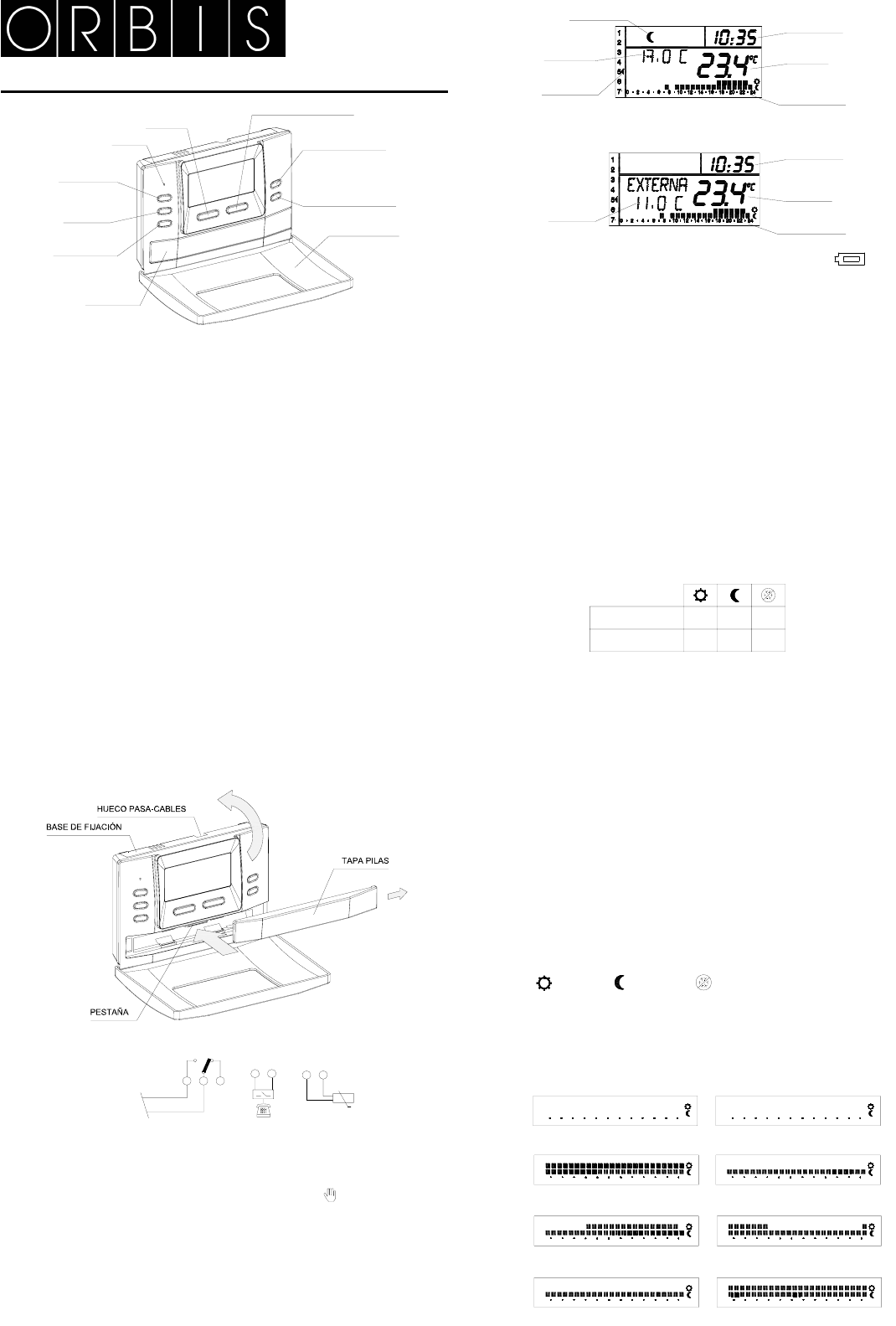

Cronotermostato NEO

DESCRIPCIÓN

El cronotermostato NEO es un termostato electrónico programable de fácil utilización.

Permite asignar distintas temperaturas en diferentes periodos horarios.

Características

• 8 programas independientes y programables

• Programa Semanal

• Comodidad de programación al poderse realizar fuera de la base

• Posibilidad de control de calefacción o aire acondicionado

• 2 Niveles de temperatura regulables: Ahorro y Confort. Temperatura Antihielo

programable.

• Periodos mínimos entre niveles de temperatura de 30 minutos

• Posibilidad de bloqueo del teclado

• Posibilidad de sonda externa que informa de la temperatura exterior y

posibilidad de controlar la temperatura seleccionada desde dicha sonda.

• Regulación de temperatura de -10 ºC a +50 ºC con sonda externa y de

0º C a 50º C con sonda interna. Resolución de 0,1 ºC

• Posibilidad de funcionamiento manual

• Fácil programación mediante menú en pantalla

• Contador de nº de horas de funcionamiento de la calefacción y aire

acondicionado.

• Cambio automático horario de verano - invierno

• Programa de Ausencia, Mantenimiento y Seguridad.

ATENCIÓN: La instalación y el montaje de los aparatos eléctricos debe ser realizada

por un instalador autorizado. Antes de proceder a la conexión debe asegurarse que

los conductores a conectar no están bajo tensión.

El aparato está internamente protegido contra las interferencias

MONTAJE: Sobre pared o sobre caja de mecanismos. Para fijar el aparato abrir la

tapa, deslizar la tapa de pilas hacia la derecha y retirar la base de fijación haciendo

presión sobre la pestaña existente en el hueco de las pilas y separarla del aparato.

Fijar la base con los tornillos adjuntos. Para volver a insertar el NEO en su base

introducir las guías superiores de la base en las ranuras del aparato y presionar sobre

la parte inferior hasta encajar la pestaña en el hueco existente bajo la tapa de pilas.

Volver a poner la tapa de pilas.

CONEXIÓN: Conectar de acuerdo al siguiente esquema:

COLOCACIÓN Y SUSTITUCIÓN DE PILAS: El aparato está alimentado por

2 pilas alcalinas LR03 (AAA) de 1,5 V (no incluidas). Respetar la polaridad indicada

en el alojamiento de las pilas. La duración aproximada de las pilas es de 1 año. Se

recomienda poner el NEO en OFF (pulsando 2 veces la tecla ) antes de sustituir

las pilas.

ATENCIÓN: Dispone de 10 minutos para realizar la operación de sustitución de pilas

sin que pierda los datos de fecha y hora programada, manteniendo siempre los

programas preestablecidos. Si en algún momento quedara la pantalla en blanco o

aparecieran datos no legibles, accionar RESET introduciendo la punta de un bolígrafo

o similar, comprobando que las pilas están en buen estado y bien colocadas.

Deposite las pilas usadas en un contenedor para tal fin. Respete el medio ambiente.

Al colocar las pilas por primera vez se activa la pantalla, apareciendo todos los

segmentos del display, después de 3 segundos aparece la selección del idioma,

elegimos con las teclas Δ y ∇ , y al validar con “OK” aparece la pantalla:

Si existiera sonda externa el display cambiará cada 10 segundos a la siguiente

pantalla:

Cuando la pilas están bajas aparece en pantalla el símbolo de pila y la frase

“PILAS BAJAS”. Cuando la pilas están totalmente agotadas aparece en pantalla

“CAMBIAR PILAS”.

MENU IDIOMA

Para cambiar el idioma del NEO entrar en MENU IDIOMA y seleccionar con las teclas

Δ y ∇ el idioma deseado y validar con “OK”.

PUESTA EN HORA “”

Con la tecla “MENU” pasamos a “MENU PROGRAMA”, con la tecla Δ entramos en

“MENU RELOJ”, pulsamos “OK” y con las teclas Δ y ∇ seleccionamos el año,

validamos con “OK” y repetimos la operación para mes, día, día de la semana, hora y

minutos. Pulsamos “OK” para validar los datos introducidos y pulsando la tecla

“MENU” volvemos al funcionamiento normal.

VALORES PREESTABLECIDOS

El cronotermostato NEO sale de fábrica con los valores siguientes:

- Cambio de estación: Automático (cambio de horario el último domingo de Marzo

y el último domingo de Octubre)

- Modo Calefacción

- Programas extras: Seguridad activo, Ausencia y Mantenimiento desactivados.

- Tipo de regulación ON – OFF con diferencial de 0,3 ºC.

- Corrección de sonda interna a cero.

- Sin sonda externa. Al activar la sonda externa: corrección de sonda externa a

cero y control de sonda interna.

- Todos los días de la semana con el programa P2.

Las temperaturas salen predeterminadas de fábrica según la siguiente tabla:

Estos valores se pueden cambiar de la siguiente forma. Estando el aparato en modo

normal pulsamos la tecla que deseamos modificar y aparece en pantalla “CAMBIAR”

y el valor asignado anteriormente. Para modificar este valor utilizamos las teclas Δ y

∇. Una vez alcanzada la temperatura deseada, validamos con “OK”.

PROGRAMAS PREESTABLECIDOS. MODO AUTOMÁTICO

El cronotermostato NEO sale de fábrica con los programas preestablecidos:

P0. En modo Calefacción con temperatura antihielo las 24 horas del día (con

este programa se evitan las consecuencias de las heladas no permitiendo

que la temperatura descienda por debajo del valor ajustado). En modo

Aire Acondicionado apagado.

P1. Mantiene durante las 24 horas la temperatura de confort (22 ºC).

P2. Mantiene la temperatura de confort durante todos los días de la semana,

desde las 07:00 hasta las 23:00 y la temperatura de ahorro (17 ºC) desde

las 23:00 a las 07:00.

Del P3 al P7. Las 24 horas del día a temperatura de ahorro (17 ºC)

El NEO sale de fábrica con el programa P2 para todos los días de la semana.

EDITAR Y MODIFICAR PROGRAMAS

Para editar ó modificar programas entramos en “MENU PROGRAMA” con la tecla

“MENU”, pulsamos “OK” y aparece en pantalla “PROG ASIGNAR” con las teclas Δ y

∇ pasamos a PROG EDITAR, pulsamos “OK” y aparece “EDITAR P0”, seleccionamos

con las teclas Δ y ∇ el programa que queramos editar (por ejemplo P3), aparece en

pantalla el cronograma con los segmentos parpadeantes sobre las 00:00 horas y la

hora a programar. Con las teclas de temperatura asignamos la temperatura requerida

(Confort: Ahorro: y antihielo: )

Repetimos esta operación para cada periodo de 30 minutos. Una vez programadas

las 24 horas pulsamos “OK” y pasamos automáticamente al siguiente programa. Si

deseamos editar otro programa repetimos esta operación, en caso contrario,

pulsamos la tecla “MENU” sucesivamente hasta volver a modo normal.

CRONOGRAMAS

CALEFACCIÓN Y/Ó

AIRE ACONDICIONADO

CONTROLADOR

TELEFÓNICO

5

1 2

3

4

SONDA

EXTERNA

T

R

7

6

Calefacción

A. Acondicionado

22°C 17°C 6°C

27°C 22°C OFF

TAPA ABATIBLE

MENÚ / CANCELAR

OK. VALIDAR OPCIÓN

Tª CONFORT

Tª AHORRO

Tª ANTI-HIELO

TAPA PILAS

MANUAL

DESPLAZAR POR MENÚ

RESET

HORA ACTUAL

Tª ACTUAL

CRONOGRAMA

Tª ASIGNADA

VALOR

Tª ASIGNADA

INDICADOR

DÍA SEMANA

Tª SONDA

EXTERNA

Tª INTERNA

ACTUAL

CRONOGRAMA

HORA ACTUAL
